What is IS?

OLED/LCDスイッチ・
表示モジュールとは何ですか？

NKK の多機能押ボタンスイッチ、多機能複合スイッチ IS シリーズは、液晶や有機EL ディスプレイなどの表示部を持ち、プログラムで表示を制御することができるスイッチ・表示モジュールです。

ISについてもっと詳しく

Let's Start

ISシリーズを動かしてみたい

まずは触って動かしてみたい

テスト用データがデフォルトセットされたソフトウェア。1個～4個のISスイッチを動かしてみたい方に。 ソフトウェアは無償でダウンロード。

試作検討を具体的にすすめたい

(法人のお客様向け)
実際の製品をある程度想定したソフトウェアで、ISの表示や動作を試したい方に、ISを1~4個動かすためのソフトウェア試作のご相談を承ります。

画像表示シミュレーションがしたい

作った画像を表示してうごきをシミュレーション。1個での画像表示が見たい方、スイッチから基板までワンセット品。

画像作成をしてみたい

ISシリーズで表示するためのbmp画像作成を支援するツール。

Lineup

ISシリーズ製品一覧

多機能押ボタンスイッチ・多機能複合スイッチ一覧

有機ELディスプレイ

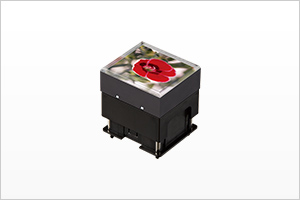

フルスクリーンカラーIS

  • 視野角
  • 高コントラスト
  • 高解像度
  • 表現性
  • SPI 通信

額縁を極限まで細くし、最先端の有機EL ディスプレイを採用した、プログラマブル押ボタンスイッチ

  • 96×64ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。
  • 16ビットモードでは65,536色、8ビットモードでは256色で豊富な表現力を実現。
  • インターフェイスはシリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。

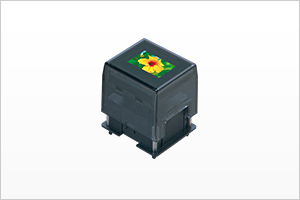

有機ELディスプレイ
カラーIS

  • 視野角
  • 高コントラスト
  • 高解像度
  • 表現性
  • SPI通信
  • 表示モジュール有

最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチと表示モジュール

  • 64 x 48ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。
  • 16ビットモードでは65,536色、8ビットモードでは256色で豊富な表現力を実現。
  • インターフェイスはシリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。

有機ELディスプレイ

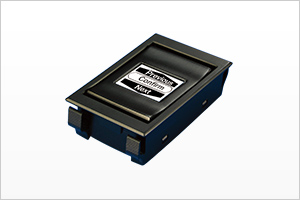

ロッカIS

  • 視野角
  • 高コントラスト
  • SPI通信

「選択」と「決定」がひとつの完結型の多機能複合スイッチ

  • シャープなコントラストと180度の広視野角、96×64ピクセルの高解像度を備えた0.92インチ白黒有機ELディスプレイを搭載。
  • IP64のパネル防水タイプで生活防水に対応した優れた防水性と防塵性。
  • シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。

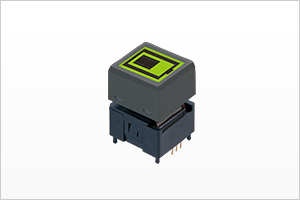

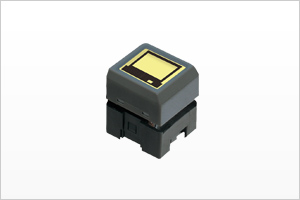

高解像度IS

  • 高解像度
  • SPI通信
  • 表示モジュール有

64X32 ドットの高解像度のFSTN 液晶（白黒モード）を採用した、0.8型　（23.13×20.59）プログラマブル押ボタンスイッチ

  • 超高輝度RGB（3色発光で赤／緑／青）の LED採用。
  • バックライト色は64色。輝度は8段階の明るさ制御が可能。
  • インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。

高解像度コンパクトIS

  • 高解像度
  • SPI通信
  • 表示モジュール有

64X32 ドットの高解像度のFSTN 液晶（白黒モード）を採用した、0.7型　（19×18）プログラマブル押ボタンスイッチ

  • 超高輝度RGB（3色発光で赤／緑／青）の LED採用。
  • バックライト色は64色。輝度は8段階の明るさ制御が可能。
  • インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。

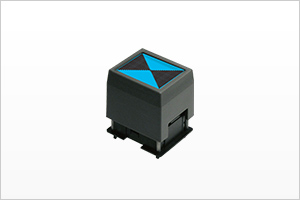

スタンダードIS

  • ハイスピード
  • 高コントラスト
  • デイジーチェーン接続
  • 表示モジュール有

36X24ドットのFSTN液晶（白黒モード）を採用した0.8型プログラマブル押ボタンスイッチ

  • バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。
  • LCDは横36ドット×縦24ドット（合計864ドット）の広視野角・高コントラストのFSTN液晶（白黒モード）を採用。
  • 複数のISを搭載する場合はデイジーチェーン接続により基板レイアウトや制御の効率化に貢献。

表示モジュール

有機ELディスプレイカラーIS
表示モジュール

  • 視野角
  • 高コントラスト
  • 高解像度
  • 表現性
  • SPI 通信

最先端の有機EL ディスプレイを採用した、プログラマブル表示モジュール

  • 52 × 36 ピクセルの高精細度、コントラストおよび解像度のコンパクトな画面と最小フレーム。
  • 16 ビットモードでは65,536 色、8 ビットモードでは256 色。
  • シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。

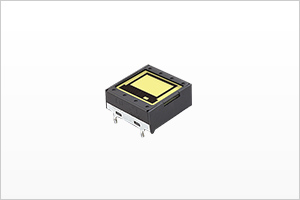

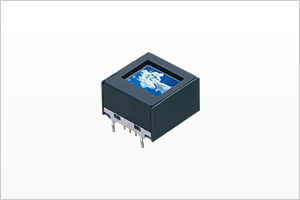

高解像度IS
表示モジュール

  • 高解像度
  • SPI通信

64X32 ドットの高解像度のFSTN 液晶（白黒モード）を採用した、0.7型プログラマブル表示モジュール

  • 超高輝度RGB（3色発光で赤／緑／青）の LED採用。
  • バックライト色は64色。輝度は8段階の明るさ制御が可能。
  • インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。

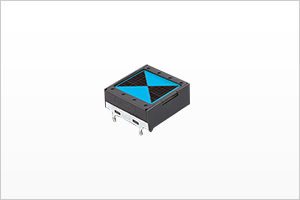

スタンダードIS
表示モジュール

  • ハイスピード
  • 高コントラスト
  • デイジーチェーン接続

36X24ドットのFSTN液晶（白黒モード）を採用した0.7型プログラマブル表示モジュール

  • バックライトは、RGB（3色発光で赤／緑／青）と緑／黄の2色発光タイプ。
  • LCDは横36ドット×縦24ドット（合計864ドット）の広視野角・高コントラストのFSTN液晶（白黒モード）を採用。
  • 複数のISを搭載する場合はデイジーチェーン接続により基板レイアウトや制御の効率化に貢献。

IS シリーズサポートキット・付属品

ISカラーエディター

ISカラーエディターはISシリーズ(スタンダードIS除く)で使用する画像ファイル１ページ分をWindows上で作成・編集するためのソフトウェアです。

ISエディター（スタンダードIS専用）

スタンダードISに表示する画像データを簡単に作成するための、スタンダードIS専用支援ソフトです。スイッチ・表示モジュールどちらにもご使用いただけます。

有機ELディスプレイ
フルスクリーンカラーIS用グラフィックボード（IS-GU16）

有機ELディスプレイフルスクリーンカラーIS専用のグラフィックボード（IS-GU16）です。

ソケット＊特注品

ソケットのみフローはんだによる実装が可能となります。

有機ELディスプレイカラーIS用評価キット

デモ画像・スイッチ・表示モジュールがセットされた、有機ELディスプレイカラーIS専用の開発設計サポートツールです。

有機ELディスプレイロッカIS用　ケーブル(AT-715)

有機ELディスプレイロッカIS用接続用ケーブルです。

有機ELディスプレイロッカIS用評価キット

デモ画像・スイッチがセットされた、有機ELディスプレイロッカIS専用の開発設計サポートツールです。

有機ELディスプレイロッカIS用評価キット用マニュアル(ダウンロード)

有機EL ディスプレイ ロッカIS 評価キットのファームウェア、回路図、部品表及び詳細マニュアルです。

高解像度IS評価キット

デモ画像・スイッチ・表示モジュールがセットされた、高解像度IS専用の開発設計サポートツールです。

高解像度IS評価キット用マニュアル(ダウンロード)

高解像度IS評価キットのファームウェア、回路図、部品表及び詳細マニュアルです。

スタンダードIS用　連結子(AT-542)

スイッチ本体と組み合わせることにより、連続取付けが可能。（表示モジュールは除く）

スタンダードIS用　マウンタ(AT-548)

マウンタを使用することにより、簡単にパネルへ取付けすることができます。（表示モジュールは除く）
