有機ELディスプレイロッカIS
「選択」と「決定」がひとつの完結型の多機能複合スイッチ
有機ELディスプレイロッカIS
特長
- シャープなコントラストと180度の広視野角、96×64ピクセルの高解像度を備えた0.92インチ白黒有機ELディスプレイを搭載。
- 1つのデバイスで選択と決定の複数のスイッチ機能と表示が可能なオールインワンソリューション。
- 構造化されたツリー検索で順方向および逆方向および上下方向の両方での簡単な選択。
- IP64のパネル防水タイプで生活防水に対応した優れた防水性と防塵性。
- 52,000時間（30％点灯時）の長寿命有機ELディスプレイ。
- 簡単なスナップインでのパネルマウント取付け、パネルの裏側の長さが14.6mmの短胴形で省スペース化を実現。
- マット仕上げのスタイリッシュな黒を貴重としたデザインはどのような機器でも高級感を演出。
- シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。
- 高信頼性の100万回の機械的および電気的開閉耐久性。
- 表示領域（水平x垂直）：19.16 x 13.218mm
| 形名 | IS-18WWC1W |
|---|---|
| 画像 | |
| 表示領域（水平×垂直） | 19.16 x 13.218 mm |
| 特長 | 有機EL白黒ディスプレイ押ボタン部とロッカスイッチの複合型スイッチ |
押ボタンスイッチ
- 視野角
- 高コントラスト
- 高解像度
- SPI通信

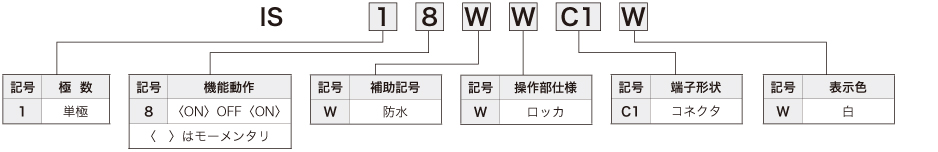

形名体系
スイッチ部仕様
各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。
試験条件および判定基準は「共通試験方法」D-24ページをご確認ください。
| 項目 | IS-18WWC1W |
|---|---|
| 機能動作 | 単極3投 （モーメンタリ） ＜ ＞はモーメンタリ |
| 接触位置 | A 側に倒した時 ＜ON＞9 -12 中央（押ボタン部） 押していない時 OFF 中央（押ボタン部） 押している時 ＜ON＞10 -12 B 側に倒した時 ＜ON＞11-12 |
| 定格 | 3VA MAX DC （適用電流範囲 10mA～125mA 適用電圧範囲 0.1V～24V） |
| 接触抵抗 | 200 ｍΩ以下 |
| 絶縁抵抗 | DC 250V 500MΩ以上 |
| 耐電圧 | AC 250V 1分間以上 |
| 機械的開閉耐久性 | 1,000,000 回以上 |
| 電気的開閉耐久性 | 1,000,000 回以上 |
| 操作量 | 1.3 ± 0.5mm（中央：押ボタン部） 1.8 ± 0.6mm（ A ／ B 側：ロッカ部） |

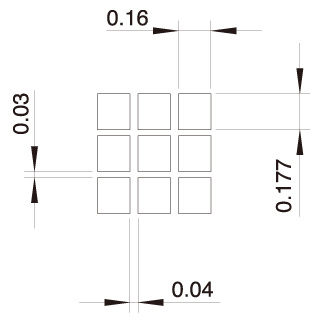

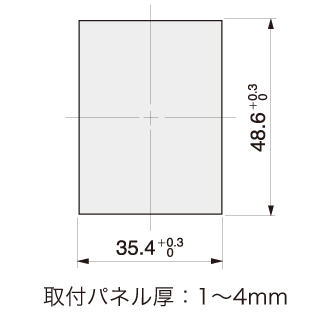

| ドットサイズ IS-18WWC1W | 取付穴寸法図 IS-18WWC1W |
|---|---|
 |
 |

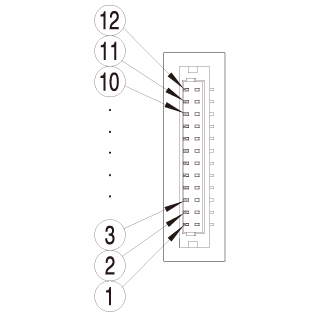

| 端子配列図＊端子側から見た図 IS-18WWC1W |

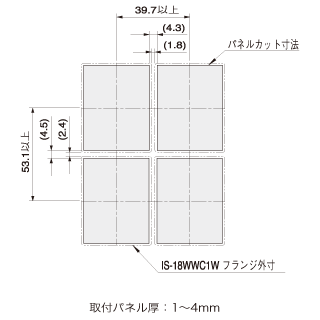

連続取付寸法図（推奨値） |
 |
 |
基本仕様
基本仕様
| 項目 | IS-18WWC1W |
|---|---|
| 表示デバイス | 単色OLED（有機EL）表示素子 |
| 解像度 | 96RGB x 64 ドット |
| 表示方法 | パッシブマトリックス |
| 通信方法 | シリアル(SPI) 通信 |
| 表示色 | 白色 |
| 防水性・防塵性 | IP64相当（パネル表面） |
| 静電耐圧 | 15kV以上 |
| 使用温度範囲 | –20 〜 +70°C |
| 保存温度範囲 | –25 〜 + 80°C |
| 寿命（表示部） | 52,000時間（30％点灯時） 15,600時間（100％点灯時） |
OLED表示部特性 絶対最大定格（Ta=25℃）
| 項目 | 記号 | 定格 | 記号 |
|---|---|---|---|
| ロジック系電源電圧 | VDD | －0.3 ～ ＋3.6 | V |
| ドライブ系電源電圧 | VCC | －0.3 ～ ＋18.0 | V |
| 入力電圧 | VI | –0.3 〜 VDDA +0.3 | V |
推奨動作範囲（Ta=25℃）
| 項目 | 記号 | IS-18WWC1W | 記号 | ||
|---|---|---|---|---|---|
| min. | typ. | max. | |||
| ロジック／インターフェース系 電源電圧 | VDD | 2.7 | 2.8 | 2.9 | V |
| ドライブ系電源電圧 | VAH | 14.5 | 15.0 | 15.5 | V |
| Highレベル入力電圧 | VIH | 0.75 x VDDA | - | VDDA | V |
| Lowレベル入力電圧 | VIL | 0.0 | - | 0.25 x VDD | V |
消費電流（Ta=25℃ ,VDDA=2.8V,VAH=15.0V）
| 項目 | 記号 | IS-18WWC1W | 記号 | ||
|---|---|---|---|---|---|
| min. | typ. | max. | |||
| 全点灯時 ＊１ ドライブ系電源電流 | VCC1 | - | 11.0 | 13.2 | mA |
| 全点灯時 ＊１ ロジック系電源電流 | VDD1 | - | 0.58 | 0.72 | mA |
| スリープモード ＊２ ドライブ系電源電流 | VCC1 | – | – | 10 | μA |
| スリープモード ＊２ ロジック系電源電流 | VDD2 | – | – | 10 | μA |
＊１ : 全ドットが最大階調で点灯している状態 ＊２ : 全ドット消灯（ICは動作中）の状態
発光特性（Ta=25℃ , 初期値：初期化設定による）
| 項目 | IS-18WWC1W | 単位 | 備考 | |||
|---|---|---|---|---|---|---|
| min. | typ. | max. | ||||
| 輝度 | 75 | 100 | 125 | cd/m2 | ||
| 色度 | (x) | *1 | 0.310 | *1 | – | |
| (y) | *1 | 0.320 | *1 | – | ||
| コントラスト比 | 100 | - | - | - | ||
*1：色度範囲…右図のように，点（A,B,C,D）を各辺の中心とした四角形に内接し，かつ，その４点を通る楕円の範囲内とする
有機ELディスプレイ ロッカISに関するサポートキット・付属品
ISカラーエディター
ISカラーエディターは有機ELディスプレイフルスクリーンカラーIS、有機ELディスプレイ カラーIS、有機ELディスプレイロッカIS、高解像度IS、高解像度コンパクトISで使用する画像ファイル１ページ分をWindows上で作成・編集するためのソフトウェアです。 ソフトウェアのダウンロードには会員登録が必要です。
