高解像度IS
64X32ドットの高解像度のFSTN液晶（白黒モード）を採用した、プログラマブル押ボタンスイッチと表示モジュール
64 × 32ドット
標準サイズ
多機能押ボタンスイッチ
64 × 32ドット
コンパクトサイズ
多機能押ボタンスイッチ
64 × 32ドット
表示モジュール
特長
- 超高輝度RGB（3色発光で赤／緑／青）の LED採用。
- バックライト色は64色。輝度は8段階の明るさ制御が可能。
- インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。
- 2画面分のディスプレイRAM内蔵により、LCD表示切換え時間を意識する必要がなく利便性に優れる。
- 英数字およびアニメーションシーケンス用のプログラマブルディスプレイグラフィックス採用。
- 表示データを書き込み後に電源供給のみで液晶表示画面を保持する省エネルギー消費設計。
- 独自構造により、基板からの高さは23mmと低背でありながら4.5mmのロングストローク（標準サイズスイッチ）で静音性に優れるスムーズな操作感。
- スイッチ本体に固定リブを設け、仮固定が可能でプリント基板浮き防止、仮止め機構を採用。
- 接点は高信頼の金メッキツイン接点により、長期間に渡り安定した接触を保持。
- スイッチ本体に固定リブを設け、仮固定が可能でプリント基板浮き防止、仮止め機構を採用。
- 表示領域（水平x垂直）：0.8型標準サイズ 多機能押ボタンスイッチ 17.0 × 13.0mm
0.7型コンパクトサイズ 多機能押ボタンスイッチ 14.5 × 11.8mm
0.7型表示モジュール 14.4 × 11.8mm
| 形名 | IS-15EBFP4RGB | IS-15ESBFP4RGB | IS-01EBFRGB |
|---|---|---|---|
| 画像 | |
|
|
| 表示領域（水平×垂直） | 17.0 × 13.0mm | 14.5 × 11.8mm | 14.4 × 11.8mm |
| 特長 | 0.8型標準サイズ 多機能押ボタンスイッチ |
0.7型コンパクトサイズ 多機能押ボタンスイッチ |
0.7型表示モジュール |
押ボタンスイッチ
- 視野角
- 高コントラスト
- 高解像度
- 表現性
- SPI通信
- 表示モジュール有

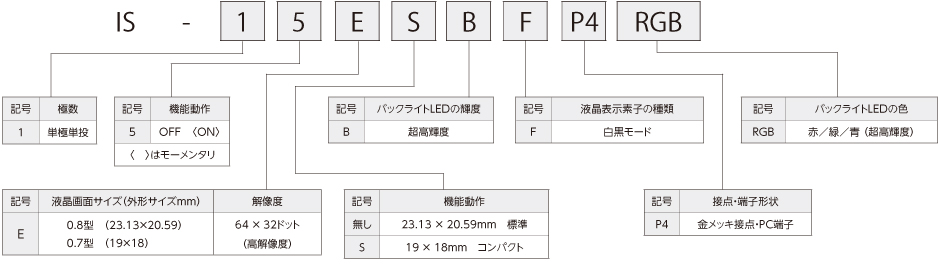

形名体系
スイッチ部仕様
各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。
試験条件および判定基準は「共通試験方法」D-24ページをご確認ください。
| 項目 | IS-15EBFP4RGB | IS-15ESBFP4RGB |
|---|---|---|
| 機能動作 | 単極単投 N/O | |
| 接触位置 | ボタンを押さない時: ① – ② OFF ボタンを押している時: ① – ② ON |
|
| 定格 | 100mA １2V DC（抵抗回路） | |
| 接触抵抗 | 200 ｍΩ以下（20mV 10mAにて） | |
| 絶縁抵抗 | DC 100V 100ｍΩ以上 | |
| 耐電圧 | AC 125V 1分間以上 | |
| 機械的開閉耐久性 | 3,000,000 回以上 | 1,000,000 回以上 |
| 電気的開閉耐久性 | 3,000,000 回以上 | 1,000,000 回以上 |
| 操作量 | 4.5mm | 1.8mm |
| ビューイングエリア IS-15EBFP4RGB | ビューイングエリア IS-15ESBFP4RGB |
|---|---|
 |
 |
| ドットサイズ IS-15EBFP4RGB | ドットサイズ IS-15ESBFP4RGB |
 |
 |
| プリント基板取付け寸法図*スイッチ搭載側から見た図 IS-15EBFP4RGB |
プリント基板取付け寸法図*スイッチ搭載側から見た図 IS-15ESBFP4RGB |
 |
 |
| 端子配列図＊端子側から見た図 IS-15EBFP4RGB |
端子配列図＊端子側から見た図 IS-15ESBFP4RGB |
 |
 |
基本仕様
ディスプレイ仕様
| 項目 | IS-15EBFP4RGB | IS-15ESBFP4RGB |
|---|---|---|
| 表示デバイス | FSTN液晶（白黒モード） | |
| 解像度 | 64 x 32 ドット(合計2,048ドット) | |
| 表示方法 | ||
| 通信方法 | シリアル(4線式SPI) 通信 | |
| バックライト | 超高輝度RGB(3色発光赤/緑/青) バックライト色 64色 輝度8段階 |
|
| 使用温度範囲 | –15 〜 +50°C | |
| 保存温度範囲 | –20 〜 + 60°C | |
絶対最大定格（Ta＝25℃）（ IS-15EBFP4RGB ・ IS-15ESBFP4RGB共通 ）
| 項目 | 記号 | 定格 | 記号 |
|---|---|---|---|
| 動作電圧 | VDD | –0.3〜 +7.0 | V |
| 入力電圧 | VI | –0.3～VDD〜 +0.3 | V |
| 出力電圧 | VO | –0.3～VDD〜 +0.3 | V |
推奨動作範囲（Ta＝25℃）（ IS-15EBFP4RGB ・ IS-15ESBFP4RGB共通 ）
| 項目 | 記号 | min. | typ. | max. | typ. |
|---|---|---|---|---|---|
| 動作電圧（Ta＝25℃） | VDD | 4.9 | 5.0 | 5.1 | V |
| Highレベル入力電圧 | VIH | 0.8 x VDD | - | - | V |
| Lowレベル入力電圧 | VIL | - | - | 0.2 x VDD | V |
| SCK 周波数（Ta＝25℃） | fsck | - | - | 8 | MHz |
表示モジュール
- 視野角
- 高コントラスト
- 高解像度
- 表現性
- SPI 通信

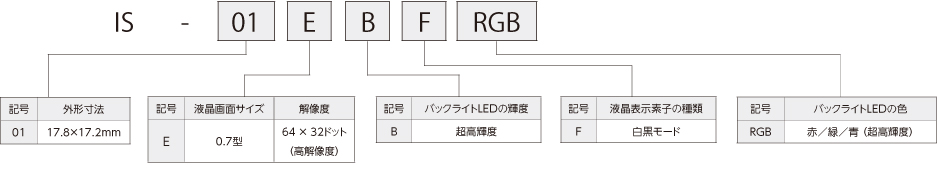

形名体系
| ビューイングエリア | ドットサイズ IS-01EBFRGB |
|---|---|
 |
 |
| プリント基板取付け寸法図＊モジュール搭載側から見た図 IS-01EBFRGB |
端子配列図＊端子側から見た図 IS-01EBFRGB |
 |
 |
仕様
基本仕様
各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。
試験条件および判定基準は「共通試験方法」D-24ページをご確認ください。
| 項目 | IS-01EBFRGB |
|---|---|
| 表示デバイス | FSTN液晶（白黒モード） |
| 解像度 | 64 x 32 ドット(合計2,048ドット) |
| 表示方法 | |
| 通信方法 | シリアル(4線式SPI) 通信 |
| 表示色 | 超高輝度RGB(3色発光赤/緑/青) バックライト色 64色 輝度8段階 |
| 使用温度範囲 | –15 〜 +50°C |
| 保存温度範囲 | –20 〜 + 60°C |
絶対最大定格（Ta＝25℃）
| 項目 | 記号 | 定格 | 記号 |
|---|---|---|---|
| 動作電圧 | VDD | –0.3〜 +7.0 | V |
| 入力電圧 | VI | –0.3～VDD〜 +0.3 | V |
| 出力電圧 | VO | –0.3～VDD〜 +0.3 | V |
推奨動作範囲（Ta＝25℃）
| 項目 | 記号 | min. | typ. | max. | typ. |
|---|---|---|---|---|---|
| 動作電圧（Ta＝25℃） | VDD | 4.9 | 5.0 | 5.1 | V |
| Highレベル入力電圧 | VIH | 0.8 x VDD | - | - | V |
| Lowレベル入力電圧 | VIL | - | - | 0.2 x VDD | V |
| SCK 周波数（Ta＝25℃） | fsck | - | - | 8 | MHz |
