Medtec2019 ブースへのご来場誠に有難うございました

2019年3月18日からの3日間、東京ビッグサイトで開催されました「Medtec2019」に、(一社)日本電気制御機器工業会(NECA)共同ブース内での出展で出展いたしました。
会期中は、弊社ブースへ多くのお客様にご来場頂き、誠に有難うございました。

タッチパネル・シートキーボードスイッチ・照光式押ボタンスイッチ・多機能押ボタンスイッチ を中心にデモ機とパネルを展示いたしました。
特に多機能押ボタンスイッチのデモ機はブースにお立ち寄り頂いた皆様から大変ご好評いただきました。
当日の様子、展示商品についてご紹介いたします。
また、当日展示した資料につきましては、以下よりダウンロードいただけます。

ご質問やお困りごと、デモのご要望などございましたら、お気軽にお問い合わせください。



配布資料

医用機器向けスイッチに特化したブローシャ、タッチパネルに特化したブローシャを主に配布いたしました。
印刷版をお求めの場合は、お問合せよりご連絡ください。

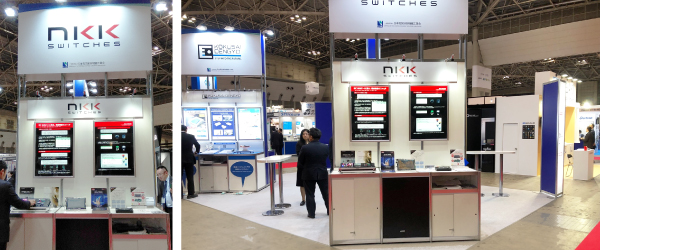

NKKスイッチズのブースの様子

ブースの様子

Medix2019　NKKブースの様子

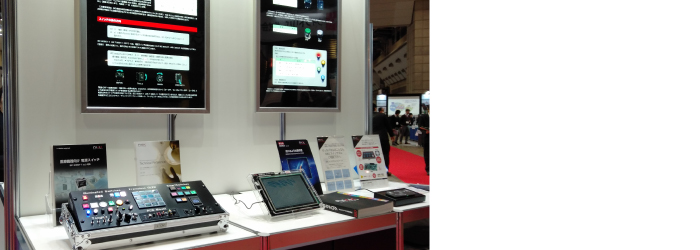

デモパネル・デモ機展示

Medix2019　デモの様子


NKKスイッチズ　主要出展商品

タッチパネル・シートキーボードスイッチ・照光式押ボタンスイッチYB2シリーズ・電源用スイッチを中心にデモ機とパネルを展示いたしました.

NKKの医用電気機器のためのスイッチ特集

シートキーボード｜FK・FMシリーズ

画像 シリーズ名 特長 照光の種類 接点定格
（抵抗負荷）		 使用温度範囲
 詳細PDF
FKシリーズ FK メカキータイプのシートキーボードスイッチ。
照光形・非照光形を備え，確実な動作感覚のあるFKシリーズ標準品。		 非照光
点照光
面照光		 50mA 24V DC -15/+70 pdf
FMシリーズ FM 印刷接点タイプのシートキーボードスイッチ 非照光
点照光		 20mA 24V DC [非照光式]
-15/+55
[照光式]
-15/+50		 pdf

タッチパネル｜TP01・FTシリーズ

画像 シリーズ名 特長 適応画面サイズ
 テール 最大定格 使用温度範囲
 詳細PDF
TP01 TP01 抵抗膜方式を採用したアナログタイプ4線式タッチパネル。
アナログ抵抗膜方式タッチパネルで軽タッチ入力を実現 オプションのコントロールボードを使用することにより マルチタッチ機能も対応可能。		 10.4型
10.6型(Wide)
12.1型
12.1型(Wide)
15型
15.6型(Wide)
19型		 金属テール 1mA 5.5V DC
(抵抗負荷)		 -20/+70 pdf
FT5線式アナログタイプタッチパネル FT 抵抗膜方式　5線式アナログタイプタッチパネル。 10.4型、12.1型、15型 金属テール 5.5V DC -20/+70 pdf
FT4線式アナログタイプタッチパネル FT 抵抗膜方式　4線式アナログタイプタッチパネル。 5.7型～19型 金属テール
印刷テール		 1mA 5.5V DC
(抵抗負荷)		 -20/+70 カタログ
pdf
CONTACT
pdf
FT4線式デジタルタイプタッチパネル FT 抵抗膜方式　4線式デジタルタイプタッチパネル。 5.7型 印刷テール 1mA 5V DC
(抵抗負荷)		 -20/+70 pdf

電源向けスイッチ

IEC 60601-1 ed.3.1では、第7章 ME機器の標識、表示及び文字、第8章 ME機器の電撃的ハザードに関する 保護において、電源スイッチに関する要求が規定されています。
NKKの全モールド押ボタンスイッチ JPシリーズ、全モールドロッカスイッチ JWシリーズは、これらの要求 を満たした電源スイッチです。

より詳しい解説については、こちらのページをご覧ください。

画像 シリーズ名 特長 外形寸法
（mm）		 定格 使用温度範囲 詳細PDF
JPシリーズボタンなし
JPシリーズボタン黒		 JP インラッシュ特性の優れた全モールド形押ボタンスイッチ 14.8*20.8*15.6 【Mタイプ】
10A 125V AC
10A 250V AC
【Lタイプ】
16A 125V AC
16A 250V AC		 -10/+70 pdf
JWシリーズ JW 【Sタイプ（小形）】
小形で 10A定格の高容量
【Mタイプ（TV-5適合)】
【MWタイプ（防水形）】
インラッシュ特性78Aの全モールドロッカスイッチ
【Lタイプ（TV-8適合）】
【LWタイプ（防水形）】
インラッシュ特性117Aの全モールドロッカスイッチ		 15*21*16 【S・Mタイプ】
10A 125V AC
10A 250V AC
【MWタイプ】
10A 125V AC
10A 250V AC
10A 30V DC
【L・LWタイプ】
16A 125V AC
16A 250V AC		 【Sタイプ】
[照光式]-25/+50
[非照光式]-25/+70
【Mタイプ】
-25/+70
【MWタイプ】
-25/+85
【Lタイプ】
-25/+70
【LWタイプ】
-25/+85		 pdf

照光式押ボタンスイッチ｜YB2シリーズ

画像 シリーズ名 特長 外形寸法
（mm）		 操作部形状
（mm）		 定格 使用温度範囲 詳細PDF
YB2シリーズ角
YB2シリーズ丸		 YB2 業界最薄クラスの防水形照光式押ボタンスイッチ φ25*26.3 別売：角18
別売：丸19		 0.4VA MAX. 28V MAX.
3A 125V AC
3A 250V AC
3A 30V DC		 [照光式]
-25/+50
[非照光式]
-25/+70		 pdf

多機能押ボタンスイッチ｜ISシリーズ

シリーズ 特長 仕様 PDF
有機ELディスプレイフルスクリーンカラーIS 有機ELディスプレイ　フルスクリーンカラーIS
額縁を極限まで細くし、最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ
・96×64ピクセルのコンパクトな画面で高精細度、高コントラスト、高解像度を最小のフレームで実現。
・ハイカラー（16 ビットカラー：65,536 色） 表示による，豊富な表現力を実現。
 シリアル(SPI) 通信
寿命（表示部）： 50,000時間
（40％点灯時，Ta=25℃）
使用温度範囲：−20 〜 ＋70℃
 pdf
有機ELディスプレイカラーIS 有機ELディスプレイ　カラーIS
最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ・表示モジュール
・64 x 48ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。
・16ビットモードでは65,536色、8ビットモードでは256色。
・スイッチとフットプリントの外形寸法が同じで、既存のスイッチから簡単に交換可能。
・シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。
 シリアル(SPI) 通信
寿命（表示部）： 30,000時間
（40％点灯時，Ta=25℃）
使用温度範囲：−20 〜 ＋70℃
 pdf
高解像度IS　64×32 高解像度IS
64X32ドットの高解像度のFSTN液晶（白黒モード）を採用した、プログラマブル押ボタンスイッチ・表示モジュール
・超高輝度RGB（3色発光で赤／緑／青）の LED採用。
・バックライト色は64色。輝度は8段階の明るさ制御が可能。
・インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。
・独自構造により、基板からの高さは23mmと低背でありながら4.5mmのロングストロークで静音性に優れるスムーズな操作感。
 シリアル(SPI) 通信
使用温度範囲：−15 〜 ＋50℃
 pdf
スタンダードIS　36×24 スタンダードIS
36X24ドットのFSTN液晶（白黒モード）を採用したプログラマブル押ボタンスイッチ・表示モジュール
・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。
・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。
・LCDは横36ドット×縦24ドット（合計864ドット）の広視野角・高コントラストのFSTN液晶（白黒モード）を採用。

・0.8型標準サイズスイッチ　 23.13 × 20.59 × 23mm
・0.7型表示モジュール　　17.8 × 17.2 × 9.9mm		 ディジーチェーン接続
使用温度範囲：-20 〜 ＋60℃
 pdf
有機ELディスプレイロッカIS 有機ELディスプレイロッカIS
「選択」と「決定」がひとつの完結型の多機能複合スイッチ
・シャープなコントラストと180度の広視野角、96×64ピクセルの高解像度を備えた0.92インチ白黒有機ELディスプレイを搭載。
・1つのデバイスで選択と決定の複数のスイッチ機能と表示が可能なオールインワンソリューション。
・構造化されたツリー検索で順方向および逆方向および上下方向の両方での簡単な選択。
・IP64のパネル防水タイプで生活防水に対応した優れた防水性と防塵性。
・52,000時間（30％点灯時）の長寿命有機ELディスプレイ。
 シリアル(SPI) 通信
寿命（表示部）： 52,000時間
（30％点灯時，Ta=25℃）
 pdf

多機能押ボタンスイッチISシリーズ
