MEDICAL SYSTEMS TOPICS-1／スイッチに求められる要求事項

空間距離・沿面距離

医療機器の電源スイッチの規格は、国際規格IEC60601-1で求められています。 絶縁物で隔離することなく電気的絶縁を達成するためには、空間距離、及び沿面距離の双方を確保する必要があります。

空間距離 (clearance) ：２つの導電性部分間の、空間を通る最短距離
沿面距離 (creepage distance) ：２つの導電性部分間の、絶縁物の表面に沿った最短距離

特注製品として対応しているNKK SWITCHESのJWシリーズの空間距離と沿面距離は次の通りです。
空間距離・沿面距離については、こちらへお問い合わせください。

空間距離　3.2mm　　　沿面距離　6.0mm

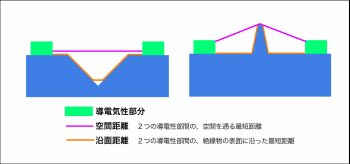

距離の計測法

MEDICAL SYSTEMS TOPICS-2／スイッチに求められる要求事項

スイッチの色

スイッチの色は、医療現場で識別しやすい色であるとともに、動作の状況（ON/OFF）の正確な把握に加えて、 長時間の操作で操作する人にもストレスを与えないやさしい色でなくてはなりません。

NKKのスイッチの色は、黒のほかに、グレー、白、アイボリーなどを標準品で用意しています。 またご要望に合わせて独自の色を用意するご相談にも応じられます。

また発光色も、高輝度LEDの青、白や黄、緑といった単色のほかに、 中間色の淡い色調も発光させることができます。

機器に合わせて、スイッチの本体色、フランジの色を選択し、用途に合わせた発光色の選択が可能です。



スイッチの色については、こちらへお問い合わせください。
