InterBEE2018 NKKブースへのご来場誠に有難うございました
2018年11月14日からの3日間、幕張メッセで開催されました「InterBEE 2018」に出展いたしました。
会期中は、弊社ブースへ多くのお客様にご来場頂き、誠に有難うございました。
多機能押ボタンスイッチ・照光式押ボタンスイッチを中心にデモ機とパネルを展示いたしました。
特にフルスクリーンカラーISを用いたカメラ映像の切換デモ機はブースにお立ち寄り頂いた皆様から大変ご好評いただきました。
当日の様子、展示商品についてご紹介いたします。
また、当日展示した一部のパネル及び資料につきましては、以下よりダウンロードいただけます。
ご質問やお困りごと、デモのご要望などございましたら、お気軽にお問い合わせください。
配布資料
放送・音響 映像・編集機器向けスイッチに特化しセレクトたブローシャ、多機能押ボタンスイッチのシリーズに特化したブローシャを主に配布いたしました。
印刷版をお求めの場合は、お問合せよりご連絡ください。
-
【放送・音響 映像・編集機器向けスイッチ】
WEBで閲覧する
カタログダウンロード -
【多機能押ボタンスイッチ ISシリーズ】
WEBで閲覧する
カタログダウンロード
展示パネル - ソリューション
NKKスイッチズがお客様のしたい「コト」にお応えするOne-stop のサービスメニュー「NKKのスイッチソリューション」「NKKのISソリューション」について、
パネルを用いて展示いたしました。

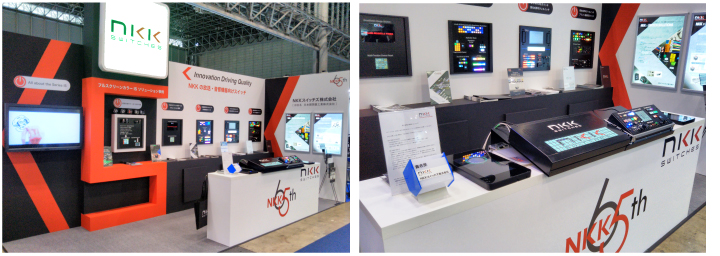

NKKスイッチズのブースの様子
ブースの様子

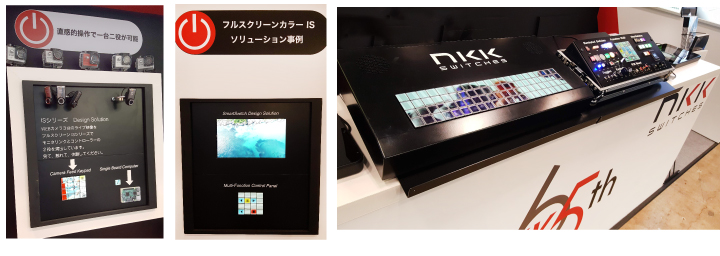

デモパネル・デモ機展示

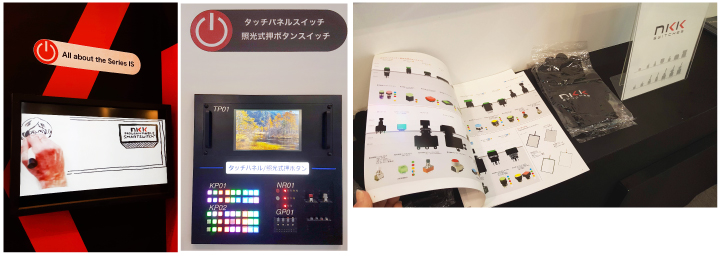

ISの動画・デモパネル・ブローシャの一例
NKKスイッチズ 主要出展商品
多機能押ボタンスイッチISシリーズ、照光式押ボタンスイッチKP01,02シリーズ、電源スイッチに適した押ボタンスイッチ・ロッカスイッチなどを中心に、デモ機を展示しご紹介いたしました。また、操作画面部分に弊社タッチパネルFTシリーズ、電源スイッチにJWシリーズを採用いただいた実機をお借りして展示いたしました。
多機能押ボタンスイッチ｜ISシリーズ
| シリーズ | 特長 | 仕様 | |
|---|---|---|---|
 |
有機ELディスプレイ フルスクリーンカラーIS 額縁を極限まで細くし、最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ ・96×64ピクセルのコンパクトな画面で高精細度、高コントラスト、高解像度を最小のフレームで実現。 ・ハイカラー（16 ビットカラー：65,536 色） 表示による，豊富な表現力を実現。 |
シリアル(SPI) 通信 寿命（表示部）： 50,000時間 （40％点灯時，Ta=25℃） 使用温度範囲：−20 〜 ＋70℃ |
 |
 |
有機ELディスプレイ カラーIS 最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ・表示モジュール ・64 x 48ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。 ・16ビットモードでは65,536色、8ビットモードでは256色。 ・スイッチとフットプリントの外形寸法が同じで、既存のスイッチから簡単に交換可能。 ・シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。 |
シリアル(SPI) 通信 寿命（表示部）： 30,000時間 （40％点灯時，Ta=25℃） 使用温度範囲：−20 〜 ＋70℃ |
|
 |
高解像度IS 64X32ドットの高解像度のFSTN液晶（白黒モード）を採用した、プログラマブル押ボタンスイッチ・表示モジュール ・超高輝度RGB（3色発光で赤／緑／青）の LED採用。 ・バックライト色は64色。輝度は8段階の明るさ制御が可能。 ・インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。 ・独自構造により、基板からの高さは23mmと低背でありながら4.5mmのロングストロークで静音性に優れるスムーズな操作感。 |
シリアル(SPI) 通信 使用温度範囲：−15 〜 ＋50℃ |
|
 |
スタンダードIS 36X24ドットのFSTN液晶（白黒モード）を採用したプログラマブル押ボタンスイッチ・表示モジュール ・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。 ・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。 ・LCDは横36ドット×縦24ドット（合計864ドット）の広視野角・高コントラストのFSTN液晶（白黒モード）を採用。 ・0.8型標準サイズスイッチ 23.13 × 20.59 × 23mm ・0.7型表示モジュール 17.8 × 17.2 × 9.9mm |
ディジーチェーン接続 使用温度範囲：-20 〜 ＋60℃ |
|
 |
有機ELディスプレイロッカIS 「選択」と「決定」がひとつの完結型の多機能複合スイッチ ・シャープなコントラストと180度の広視野角、96×64ピクセルの高解像度を備えた0.92インチ白黒有機ELディスプレイを搭載。 ・1つのデバイスで選択と決定の複数のスイッチ機能と表示が可能なオールインワンソリューション。 ・構造化されたツリー検索で順方向および逆方向および上下方向の両方での簡単な選択。 ・IP64のパネル防水タイプで生活防水に対応した優れた防水性と防塵性。 ・52,000時間（30％点灯時）の長寿命有機ELディスプレイ。 |
シリアル(SPI) 通信 寿命（表示部）： 52,000時間 （30％点灯時，Ta=25℃） |
|
照光式押ボタンスイッチ｜KP01/02シリーズ・UBシリーズ・UB2シリーズ
| シリーズ | 特長 | 仕様 | |
|---|---|---|---|
 |
照光式押ボタンスイッチ KP01シリーズ ・静音・スムーズで快適な操作感をいつまでも持続。 ・ホームキーを含む3つのボタンサイズと形状の選択が可能。 ・高輝度全面照光で抜群の視認性。 ・コンパクトで4.5mm（KP01シリーズ)、ロングストローク。 ・発光色（青／橙）を切り替えることで、2種類の表示が可能。 |
電流容量：DC 100ｍA 12V |
|
 |
照光式押ボタンスイッチ KP02シリーズ ・静音・スムーズで快適な操作感をいつまでも持続。 ・ホームキーを含む3つのボタンサイズと形状の選択が可能。 ・高輝度全面照光で抜群の視認性。 ・コンパクトで3.5mm(KP02シリーズ)のロングストローク。 ・発光色（青／橙）を切り替えることで、2種類の表示が可能。 |
電流容量：DC 100ｍA 12V |
|
 |
照光式押ボタンスイッチ UBシリーズ ・最大高16.5mm（PC端子）、17.5mm（はんだ端子）の超短胴形。 ・操作部は角形、長角形、フランジ付、 バリア付などがあり、超高輝度LEDを採用して発光色も豊富なバリエーション。 ・高信頼の金メッキ接点で長期間に渡り安定した接触を確保。 ・操作部に文字・記号の表記が可能。 ・発光色（赤／緑、青／橙）を切り替えることで、2種類の表示が可能。 |
電流容量／銀接点： AC 5A 125V、AC 5A 250V、DC 5A 30V 電流容量／金メッキ接点： AC/DC共通 0.4VA MAX. 28V MAX./ |
|
 |
照光式押ボタンスイッチ UB2シリーズ ・指に優しいディンプル形ボタンを採用した超短胴形。 ・接点部にマイクロスイッチ機構を採用。 ロングストロークで軽快な操作感。 ・ボタンをロックするフックピンを上下２点の弾性板で押さえることで、振動・衝撃に対して安定したロックを実現。 ・高信頼の金メッキ接点で長期間に渡り安定した接触を確保。 ・発光色（赤／緑、青／橙）を切り替えることで、2種類の表示が可能。 |
電流容量 銀接点：AC 5A 125V、AC 5A 250V、DC 5A 30V 金メッキ接点： AC/DC共通 0.4VA MAX. 28V MAX. |
|
トグルスイッチ
| シリーズ | 特長 | 仕様 | |
|---|---|---|---|
 |
トグルスイッチ Bシリーズ ・照光式は操作部とハウジング頭部を全面照光することで抜群の視認性を実現。 ・丸洗い洗浄が可能。 ・発光色：緑・赤・黄の単色発光，赤/緑の2色発光を取り揃え，高輝度全面照光を実現し操作部の視認性を向上。 ・スライディング・ツイン・クロスバー・コンタクト機構を採用、高い接触信頼性を保持。 |
電流容量 ：AC/DC共通 0.4VA MAX. 28V MAX. |
|
 |
トグルスイッチ Gシリーズ 照光を実現した世界最小の照光トグル。 ・密度が高く、軽量化にも貢献。 ・スライディング・ツイン・クロスバー・コンタクト機構を採用。 ・丸ピンによる2点接触のクロスバー・コンタクト機構採用。 ・独自の切換節度機構により、確実な切換えと軽快な操作感。 |
電流容量：AC/DC共通 0.4VA MAX. 28V MAX. |
|
