IIFES2019 ブースへのご来場誠に有難うございました
2019年11月27日からの3日間、東京ビッグサイトで開催されました「IIFES2019(旧SCF/計測展)」に出展いたしました。
会期中は、弊社ブースへ多くのお客様にご来場頂き、誠に有難うございました。
2019年11月26日に発表した小形非常停止用押ボタンスイッチFF01シリーズを中心に展示いたしました。
また、多機能押ボタンスイッチISシリーズ、NKKのソリューションデモ機とパネルも展示いたしました。
デモ機や展示資料はブースにお立ち寄り頂いた皆様から大変ご好評いただきました。
当日の様子、展示商品についてご紹介いたします。
また、当日展示した資料につきましては、以下よりダウンロードいただけます。
ご質問やご相談事項、デモのご要望や資料請求などございましたら、
お気軽にお問合せください。
NKKスイッチズのブースの様子
ブースの様子

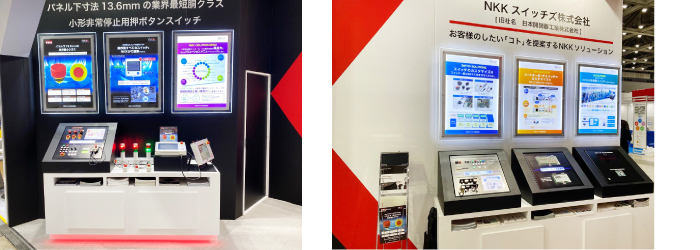

デモパネル・デモ機展示
NKKスイッチズ 主要出展商品
小形非常停止用押ボタンスイッチ｜FF01シリーズ
2019年11月26日に発表した、小形非常停止用押ボタンスイッチFF01シリーズを展示しました。
本製品は、業界最小クラスパネル奥行き13.6㎜の短胴を実現した小形非常停止用押ボタンスイッチです。
操作部径はΦ25とΦ30をラインナップ。
当社独自の技術としてスライディングラッチ構造(特許出願中)を採用しています。
発売：2020年春
デモンストレーションのご依頼やご相談事項がございましたら、
お気軽にお問合せください。

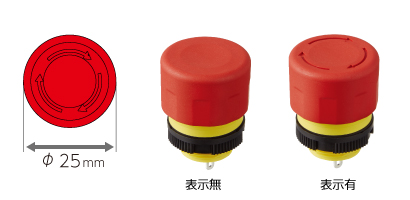

Φ25mmタイプ
 |
Φ25mmと小形操作部のため，高密度なパネルレイアウトにも適しています。 |
形 名 |
機能動作 |
定格使用電圧 定格使用電流 |
操作部表示 |
|
FF01-16BARAYG3 |
単極単投 ON-OFF ロック式 |
抵抗負荷 DC24V 0.5A |
表示有 |
|
FF01-16BAREYG3 |
表示無 |
|||
FF01-26BARAYG3 |
2極単投 ON-OFF ロック式 |
表示有 |
||
FF01-26BAREYG3 |
表示無 |
|||
別売りの付属品を装着可能です。 |
||||

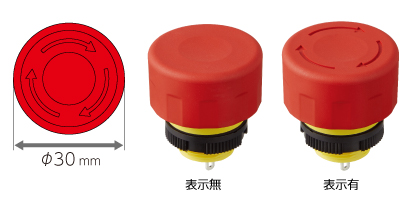

Φ30mmタイプ
 |
標準的なサイズで、操作しやすいΦ30mmの操作部です。 |
形 名 |
機能動作 |
定格使用電圧 定格使用電流 |
操作部表示 |
|
FF01-16BBRAYG3 |
単極単投 ON-OFF ロック式 |
抵抗負荷 DC24V 0.5A |
表示有 |
|
FF01-16BBREYG3 |
表示無 |
|||
FF01-26BBRAYG3 |
2極単投 ON-OFF ロック式 |
表示有 |
||
FF01-26BBREYG3 |
表示無 |
|||
別売りの付属品を装着可能です。 |
||||
多機能押ボタンスイッチ｜ISシリーズ
NKKスイッチズは、キートップに液晶や有機ELなど小型の画面を搭載した押ボタンスイッチ・表示モジュール
ISシリーズをラインナップしています。
画面表示は、プログラムで表示を制御することができます。
デモンストレーションのご依頼やご相談事項がございましたら、
お気軽にお問合せください。
ISシリーズには、次の製品ラインナップがあります。
| シリーズ | 特長 | 仕様 | |
|---|---|---|---|
 |
有機ELディスプレイ フルスクリーンカラーIS 額縁を極限まで細くし、最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ ・96×64ピクセルのコンパクトな画面で高精細度、高コントラスト、高解像度を最小のフレームで実現。 ・ハイカラー（16 ビットカラー：65,536 色） 表示による，豊富な表現力を実現。 |
シリアル(SPI) 通信 寿命（表示部）： 50,000時間 （40％点灯時，Ta=25℃） 使用温度範囲：−20 〜 ＋70℃ |
 |
 |
有機ELディスプレイ カラーIS 最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ・表示モジュール ・64 x 48ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。 ・16ビットモードでは65,536色、8ビットモードでは256色。 ・スイッチとフットプリントの外形寸法が同じで、既存のスイッチから簡単に交換可能。 ・シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。 |
シリアル(SPI) 通信 寿命（表示部）： 30,000時間 （40％点灯時，Ta=25℃） 使用温度範囲：−20 〜 ＋70℃ |
|
 |
高解像度IS 64X32ドットの高解像度のFSTN液晶（白黒モード）を採用した、プログラマブル押ボタンスイッチ・表示モジュール ・超高輝度RGB（3色発光で赤／緑／青）の LED採用。 ・バックライト色は64色。輝度は8段階の明るさ制御が可能。 ・インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。 ・独自構造により、基板からの高さは23mmと低背でありながら4.5mmのロングストロークで静音性に優れるスムーズな操作感。 |
シリアル(SPI) 通信 使用温度範囲：−15 〜 ＋50℃ |
|
 |
スタンダードIS 36X24ドットのFSTN液晶（白黒モード）を採用したプログラマブル押ボタンスイッチ・表示モジュール ・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。 ・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。 ・LCDは横36ドット×縦24ドット（合計864ドット）の広視野角・高コントラストのFSTN液晶（白黒モード）を採用。 ・0.8型標準サイズスイッチ 23.13 × 20.59 × 23mm ・0.7型表示モジュール 17.8 × 17.2 × 9.9mm |
ディジーチェーン接続 使用温度範囲：-20 〜 ＋60℃ |
|
 |
有機ELディスプレイロッカIS 「選択」と「決定」がひとつの完結型の多機能複合スイッチ ・シャープなコントラストと180度の広視野角、96×64ピクセルの高解像度を備えた0.92インチ白黒有機ELディスプレイを搭載。 ・1つのデバイスで選択と決定の複数のスイッチ機能と表示が可能なオールインワンソリューション。 ・構造化されたツリー検索で順方向および逆方向および上下方向の両方での簡単な選択。 ・IP64のパネル防水タイプで生活防水に対応した優れた防水性と防塵性。 ・52,000時間（30％点灯時）の長寿命有機ELディスプレイ。 |
シリアル(SPI) 通信 寿命（表示部）： 52,000時間 （30％点灯時，Ta=25℃） |
|
NKK × SOLUTIONS｜NKKのソリューションメニュー
NKK は高い技術でお客様のしたい「コト」にお応えするため、One-stop のサービスメニューを揃えています。IIFES2019で上映した動画は、こちらから閲覧できます。
お客様のしたい「コト」にお応えする、4つのソリューションメニュー
NKK×SWITCH SOLUTIONS
配布資料
印刷版の資料をお求めの場合は、お問合せよりご連絡ください。
-
【小形非常停止用押ボタンスイッチFF01シリーズ】
WEBで閲覧する
カタログダウンロード -
【ISシリーズ｜OLED／LCD搭載の最先端スイッチ】
WEBで閲覧する
カタログダウンロード -
【NKKのISソリューション】
WEBで閲覧する
カタログダウンロード
