ホーム ＞ 組込みシステム展2019 ブースへのご来場誠に有難うございました

組込みシステム展2019 ブースへのご来場誠に有難うございました

2019年10月23日からの3日間、東京ビッグサイトで開催されました「組込みシステム展2019」に出展いたしました。
会期中は、弊社ブースへ多くのお客様にご来場頂き、誠に有難うございました。

タッチパネル商品展示、多機能押ボタンスイッチISシリーズ、NKKのソリューションを中心にデモ機とパネルを展示いたしました。
デモ機や展示資料はブースにお立ち寄り頂いた皆様から大変ご好評いただきました。
当日の様子、展示商品についてご紹介いたします。
また、当日展示した資料につきましては、以下よりダウンロードいただけます。

ご質問やお困りごと、デモのご要望や資料請求などございましたら、 お気軽にお問合せください。



NKKスイッチズのブースの様子

ブースの様子

組込みシステム展2019　NKKブースの様子

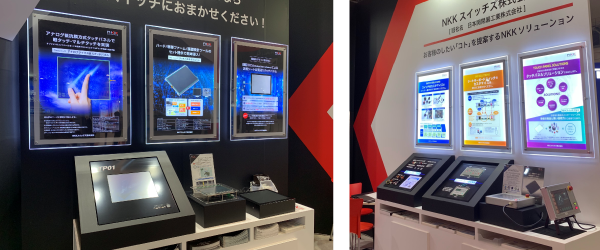

デモパネル・デモ機展示 タッチパネル・NKKのソリューションメニュー

組込みシステム展2019　デモ・展示の様子


NKKスイッチズ　主要出展商品


タッチパネル｜TP01シリーズ

NKKがラインナップするアナログ抵抗膜式タッチパネルから、操作感が軽いTP01シリーズを展示。
タッチパネル単体、2019年2月に発売したタッチパネルモジュールを展示。
また特注対応事例を展示いたしました。
特注対応事例について専用資料はございませんが、デモンストレーションのご依頼やご相談事項がございましたら、 お気軽にお問合せください。

画像 シリーズ名 特長 適応画面サイズ
 使用温度範囲
 詳細PDF
TP01 TP01 抵抗膜方式を採用したアナログタイプ4線式タッチパネル。
アナログ抵抗膜方式タッチパネルで軽タッチ入力を実現 オプションのコントロールボードを使用することにより マルチタッチ機能も対応可能。		 10.4型
10.6型(Wide)
12.1型
12.1型(Wide)
15型
15.6型(Wide)
19型		 -20/+70 pdf
TP01 TP01 抵抗膜方式アナログタイプ4線式タッチパネルTP01シリーズのモジュール。
ハード/制御ファーム/画面設計ツールのセット提供で簡単導入。
ハードはタッチパネル本体、液晶、制御ファームのセット
ソフトウェアで作製したデータを読み込ませることでタッチパネルの操作画面をお客様のPC上で設計可能。
本商品をベースにしたカスタム対応を承っております。		 10.4型 -20/+70 pdf


多機能押ボタンスイッチ｜ISシリーズ

NKKスイッチズは、キートップに液晶や有機ELなど小型の画面を搭載した押ボタンスイッチ・表示モジュール　 ISシリーズをラインナップしています。
画面表示は、プログラムで表示を制御することができます。
デモンストレーションのご依頼やご相談事項がございましたら、 お気軽にお問合せください。

多機能押ボタンスイッチISシリーズ
ISシリーズには、次の製品ラインナップがあります。

シリーズ 特長 仕様 PDF
有機ELディスプレイフルスクリーンカラーIS 有機ELディスプレイ　フルスクリーンカラーIS
額縁を極限まで細くし、最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ
・96×64ピクセルのコンパクトな画面で高精細度、高コントラスト、高解像度を最小のフレームで実現。
・ハイカラー（16 ビットカラー：65,536 色） 表示による，豊富な表現力を実現。
 シリアル(SPI) 通信
寿命（表示部）： 50,000時間
（40％点灯時，Ta=25℃）
使用温度範囲：−20 〜 ＋70℃
 pdf
有機ELディスプレイカラーIS 有機ELディスプレイ　カラーIS
最先端の有機ELディスプレイを採用した、プログラマブル押ボタンスイッチ・表示モジュール
・64 x 48ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。
・16ビットモードでは65,536色、8ビットモードでは256色。
・スイッチとフットプリントの外形寸法が同じで、既存のスイッチから簡単に交換可能。
・シリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。
 シリアル(SPI) 通信
寿命（表示部）： 30,000時間
（40％点灯時，Ta=25℃）
使用温度範囲：−20 〜 ＋70℃
 pdf
高解像度IS　64×32 高解像度IS
64X32ドットの高解像度のFSTN液晶（白黒モード）を採用した、プログラマブル押ボタンスイッチ・表示モジュール
・超高輝度RGB（3色発光で赤／緑／青）の LED採用。
・バックライト色は64色。輝度は8段階の明るさ制御が可能。
・インタフェースは4線式SPIを採用。スレーブセレクト機能、データアウト機能を備え、高信頼の通信が可能。
・独自構造により、基板からの高さは23mmと低背でありながら4.5mmのロングストロークで静音性に優れるスムーズな操作感。
 シリアル(SPI) 通信
使用温度範囲：−15 〜 ＋50℃
 pdf
スタンダードIS　36×24 スタンダードIS
36X24ドットのFSTN液晶（白黒モード）を採用したプログラマブル押ボタンスイッチ・表示モジュール
・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。
・バックライトは、RGB（3色発光で赤／緑／青）と赤／緑、緑／黄の2色発光タイプ。
・LCDは横36ドット×縦24ドット（合計864ドット）の広視野角・高コントラストのFSTN液晶（白黒モード）を採用。

・0.8型標準サイズスイッチ　 23.13 × 20.59 × 23mm
・0.7型表示モジュール　　17.8 × 17.2 × 9.9mm		 ディジーチェーン接続
使用温度範囲：-20 〜 ＋60℃
 pdf
有機ELディスプレイロッカIS 有機ELディスプレイロッカIS
「選択」と「決定」がひとつの完結型の多機能複合スイッチ
・シャープなコントラストと180度の広視野角、96×64ピクセルの高解像度を備えた0.92インチ白黒有機ELディスプレイを搭載。
・1つのデバイスで選択と決定の複数のスイッチ機能と表示が可能なオールインワンソリューション。
・構造化されたツリー検索で順方向および逆方向および上下方向の両方での簡単な選択。
・IP64のパネル防水タイプで生活防水に対応した優れた防水性と防塵性。
・52,000時間（30％点灯時）の長寿命有機ELディスプレイ。
 シリアル(SPI) 通信
寿命（表示部）： 52,000時間
（30％点灯時，Ta=25℃）
 pdf

NKK × SOLUTIONS｜NKKのソリューションメニュー

NKK は高い技術でお客様のしたい「コト」にお応えするため、One-stop のサービスメニューを揃えています。

組込みシステム展で上映した動画は、こちらから閲覧できます。



お客様のしたい「コト」にお応えする、4つのソリューションメニュー

NKK×SWITCH SOLUTIONS

NKK×SWITCH SOLUTIONS

表示サービス・ハーネス加工などのスイッチソリューション

NKK×TOUCH PANEL SOLUTIONS

NKK×TOUCH PANEL SOLUTIONS

LCDとの貼り合わせから液晶表示装置の開発まで幅広いメニューのタッチパネルソリューション

NKK×IS SOLUTIONS

ダNKK×IS SOLUTIONS

多機能スイッチISシリーズの導入をFAEがサポート。ISソリューション

NKK×SKB SOLUTIONS

NKK×SKB SOLUTIONS

メカキータイプのカスタマイズは、NKKのシートキーボードソリューションで。

配布資料

印刷版の資料をお求めの場合は、お問合せよりご連絡ください。
