| 形 名 | インターフェース | タッチパネルタイプ |
|---|---|---|
| TP01-□-4KB | USB | 4線式 |
□には，104A,106W,121A,121W,150A,156W,190Aのいずれかが 入ります。
TP01シリーズ 商品リスト
| 形名 | 適応画面 サイズ |
入力方式 | キーエリア寸法 （mm） |
可視エリア寸法 （mm） |
外形寸法 （mm） |
パネル厚み （mm） |
テール形状 |
|---|---|---|---|---|---|---|---|
| TP01-104A-4K | 10.4型 | 指・ペン共用 | 211.2×158.4 | 215×162.4 | 225.6×171.4 | 2.1 | 1mmピッチ4ピン 長さ80mm |
| TP01-106W-4K | 10.6型W | 指・ペン共用 | 230.4×138.2 | 233.4×141.3 | 247.8×154.8 | 2.1 | 1mmピッチ4ピン 長さ80mm |
| TP01-121A-4K | 12.1型 | 指・ペン共用 | 245.8×184.3 | 249.6×188.1 | 260×198 | 2.1 | 1mmピッチ4ピン 長さ80mm |
| TP01-121W-4K | 12.1型W | 指・ペン共用 | 261.12×163.2 | 264.26×166.4 | 275×176 | 2.1 | 1mmピッチ4ピン 長さ80mm |
| TP01-150A-4K | 15型 | 指・ペン共用 | 304.1×228.1 | 308.1×232.1 | 321.8×245.5 | 2.1 | 1mmピッチ4ピン 長さ80mm |
| TP01-156W-4K | 15.6型W | 指・ペン共用 | 344.2×193.5 | 347.5×196.8 | 362.6×214.2 | 2.1 | 1mmピッチ4ピン 長さ80mm |
| TP01-190A-4K | 19型 | 指・ペン共用 | 376.3×301 | 382×307.4 | 395.5×321 | 2.1 | 1mmピッチ4ピン 長さ80mm |
TP01シリーズ 共通仕様
| TP01シリーズ アナログタイプ 4線式タッチパネル仕様 | |
|---|---|
| 最大定格 | 1mA 5.5V DC（抵抗負荷） |
| X Y 全 抵 抗 値 | 250～850Ω（ワイドタイプは120～1,500Ω） |
| リニアリティ | ±1.5％以下 |
| 絶縁抵抗 | DC 25V 10MΩ以上 |
| 動作寿命ｄｆ 摺動 | 50,000回往復以上（ポリアセタールペンにて約30mm移動） |
| 動作寿命ｄｆ 打鍵 | 1,000,000回以上 （シリコンゴム60°） |
| 操 作 力 | 0.02～1N以下 |
| バウンス | 10msec以下 |
| 耐 湿 性 | 40℃ 相対湿度90％ 240H（結露なきこと) |
| 使用温度範囲 | －20～＋70℃ |
| 保管温度範囲 | －40～＋80℃ |
| 全光線透過率 | 80％（TYP.）（タッチパネル部） |
| 表面硬度 | 3H以上（JIS K5400）（鉛筆硬度) |
※各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。
試験条件および判定基準は、
総合カタログD-24ページ「共通試験方法」をご確認ください。

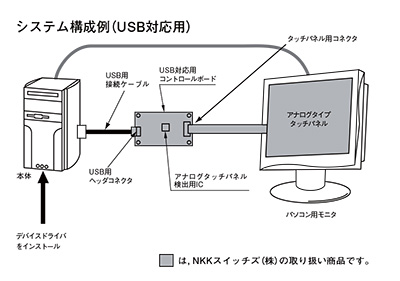

TP01シリーズ コントロールボード
アナログタイプ4線式タッチパネルとコントロールボードを コンピュータ上で組合わせてご使用いただくことにより、
タッチパネル画面を触れるだけでマウスと同様に操作することができます。
マルチタッチに対応しておりジェスチャ操作が可能です。
●インタフェースはUSBに対応
●デバイスドライバ Windows7/８/10対応
●TP01シリーズのコントロールボード及び検出用ICは，タッチパネル とのセット販売になります。
※コントロールボードのご使用に際しましては，製品仕様書を ご参照くださいます様お願い致します。製品仕様書は当社販 売部門までお問い合わせください。
●最大定格
| 項目 | 記号 | Min | Max | 単位 |
|---|---|---|---|---|
| 電源電圧 | VCC | ＋4.5 | ＋5.5 | 〔V〕 |
| 入力電圧 | VTP | - | Vcc | 〔V〕 |
| 動作温度 | TOPR | －20 | ＋70 | 〔℃〕 |
| 保存温度 | TSTG | －30 | ＋85 | 〔℃〕 |
●推奨動作条件
| 項目 | 記号 | 定格値 Min | 定格値 typ | 定格値 Max | 単位 | 条件 |
|---|---|---|---|---|---|---|
| 電源電圧 | VCC | ＋4.5 | ＋5 | ＋5.5 | 〔V〕 | |
| 動作温度 | TOPR | －20 | － | ＋70 | 〔℃〕 | 結露なきこと |
TP01シリーズ アナログタッチパネル検出用IC
アナログタッチパネルご使用において、押下位置の座標変換を高速かつ高精度に行うICです。
タッチパネルより検出されたアナログ電圧をA/D変換し、または座標値をUSBにて出力します。
・マルチタッチに対応しておりジェスチャ操作が可能です。
・適用OS： Windows 7/8/10
●TP01シリーズのコントロールボード及び検出用ICは，タッチパネル とのセット販売になります。
※ICのご使用に際しましては、製品仕様書をご参照くださいます様お願い致します。製品仕様書は当社販売部門までお問い合わせください。
- ・高速、高精度
- ・入力座標データのノイズ除去機能内蔵（バウンス、外部機器ノイズの除去等）
- ・キャリブレーション機能内蔵
| 形 名 | 適用OS |
|---|---|
| TP01-□-4KC | Windows 7/8/10 |
□には，104A,106W,121A,121W,150A,156W,190Aのいずれかが 入ります。
TP01シリーズ 位置補正ソフトウエア
コントロールボード又は、ICと組み合わせて使用する位置補正ソフトウェアを準備しております。
・適用OS：Windows 7
※位置補正ソフトウエアのご使用に際しましては、当社販売部門までお問い合わせください。
