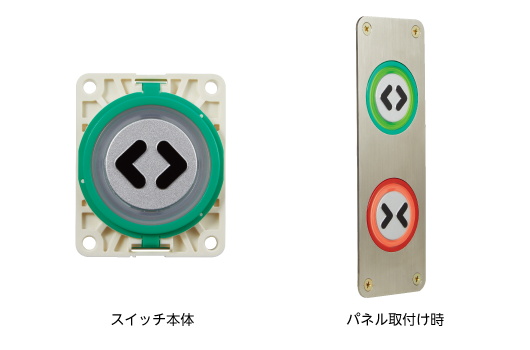

TB01シリーズ
ユニバーサルデザイン照光式押ボタンスイッチ

スイッチ側面からの視認性向上

LED 照光部はスイッチ側面から見やすい 形状とし，駅ホーム上での照光視認性を高めています。

優れた防水・防塵構造

ノンクリアランス構造* により，スイッチ内部とパネル内部（筐体側）への防水・防塵性能を高め，動作安定性を向上しています。

高い接触信頼性の接点構造

鉄道車両や地上設備などに実績のある高い接触信頼性を備えた接点構造を採用し，60万回以上の機械的・電気的開閉耐久性を実現しています。

端押ししても垂直に押下

摺動部に金属製シャフトを設け，操作部のどの部分を押しても押下できるスイッチです。

TB01シリーズ ユニバーサルデザイン照光式押ボタンスイッチの共通仕様

取付け穴寸法図

ベゼルタイプ　ケーブル横

ベゼルタイプ　ケーブル縦

形名体系

ベゼルタイプ(ケーブル横方向)

形　名	操作部表示	LED	電流容量
TB01-B15AANMC	＜＞	緑	DC24V 1A
TB01-B15AANMF			DC110V 50mA
TB01-B15ABNRC	＞＜	赤	DC24V 1A
TB01-B15ABNRF			DC110V 50mA
TB01-B15BBNRC			DC24V 1A
TB01-B15BBNRF			DC110V 50mA
別売りの付属品を装着してご使用ください。

ベゼルタイプ(ケーブル縦方向)

形　名	操作部表示	LED	電流容量
TB01-B15ACNMC	＜＞	緑	DC24V 1A
TB01-B15ACNMF			DC110V 50mA
TB01-B15ADNRC	＞＜	赤	DC24V 1A
TB01-B15ADNRF			DC110V 50mA
TB01-B15BDNRC			DC24V 1A
TB01-B15BDNRF			DC110V 50mA
別売りの付属品を装着してご使用ください。

形　名	名称	画像
AT-225-DA	付属品(別売)　ベゼル　橙	×
AT-225-GA	付属品(別売)　ベゼル　灰	×
AT-225-YA	付属品(別売)　ベゼル　黄	×

関連取扱説明

カタログ中に記載の関連取扱説明です。

	掲載 ページ	PDF
安全に関するご注意	A13
取扱い説明・ゴム製品に対する配慮
共通試験方法	D24

優れた防水・防塵構造

ノンクリアランス構造* により，スイッチ内部とパネル内部（筐体側）への防水・防塵性能を高め，動作安定性を向上しています。

フラットなデザイン

パネルデザインに合わせやすい、フラットなデザインです。

高い接触信頼性の接点構造

鉄道車両や地上設備などに実績のある高い接触信頼性を備えた接点構造を採用し，60万回以上の機械的・電気的開閉耐久性を実現しています。

端押ししても垂直に押下

摺動部に金属製シャフトを設け，操作部のどの部分を押しても押下できるスイッチです。

TB01シリーズ ユニバーサルデザイン照光式押ボタンスイッチの共通仕様

取付け穴寸法図

ベゼルレスタイプ

形名体系

ベゼルレスタイプ

形　名	操作部表示	LED	電流容量
TB01-F15AAMMC	＜＞	緑	DC24V 1A
TB01-F15AAMMF			DC110V 50mA
TB01-F15ABRRC	＞＜	赤	DC24V 1A
TB01-F15ABRRF			DC110V 50mA
TB01-F15BBRRC			DC24V 1A
TB01-F15BBRRF			DC110V 50mA

関連取扱説明

カタログ中に記載の関連取扱説明です。

	掲載 ページ	PDF
安全に関するご注意	A13
取扱い説明・ゴム製品に対する配慮
共通試験方法	D24

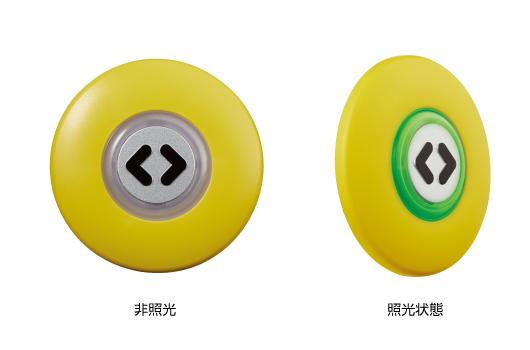

イメージ画像です。
