商品紹介

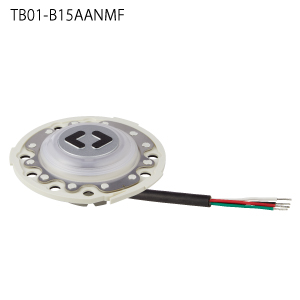

ユニバーサルデザイン照光式押ボタンスイッチ(TB01シリーズ)・ベゼルタイプ・ケーブル横方向・単極・DC110V・機能動作:モーメンタリ形・操作部表示＜＞・LED色：緑・パネル表面IP67・パネル内部IP64・ベゼルは別売り・発光素子内蔵・使用温度範囲:-25～50℃・用途:鉄道車両用半自動ドアスイッチ,公共交通機関ドアスイッチ等・スイッチ側面からの視認性・屋外使用に適した形状のベゼルタイプ・EU-RoHS指令対応 形名:TB01-B15AANMF
商品概要
| 形名 | TB01-B15AANMF |
|---|---|
| カテゴリ | ユニバーサルデザイン |
| シリーズ | TB01 |
| サブカテゴリ | 照光式 スイッチ |
| 詳細表示用電流容量1 | DC110V 50mA |
| 使用温度範囲（℃） | -25/+50 |
| 極数 | 単極 |
| 機能1 | OFF-(ON) |
| 機能2 | モーメンタリ |
| 操作部形状 | 丸45 |
| 端子部形状 | ケーブル線付き |
| パネル取付方法 | ねじ取付け |
| 発光色 | 緑 |
| 外形寸法目安１（単位：mm 縦*横*奥） | 78×78×29.3 |
| 外形寸法目安2（条件） | ケーブル除く |
| 操作部寸法目安１（単位：mm） | 45Dia. |
| 環境性能 | RoHS |
仕様変更
- ベゼル AT-225-BB（ベゼル・青）
- ベゼル AT-225-DA（ベゼル・橙）
- ベゼル AT-225-DB（ベゼル・橙）
- ベゼル AT-225-GA（ベゼル・灰）
- ベゼル AT-225-GB（ベゼル・灰）
- ベゼル AT-225-MB（ベゼル・緑）
- ベゼル AT-225-RB（ベゼル・赤）
- ベゼル AT-225-YA（ベゼル・黄）
- ベゼル AT-225-YB（ベゼル・黄）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 402 | 仕様変更 | LEDおよびフレームの変更 | 2023年05月31日 |  |
選択パーツ
組み合わせてお使いください。
全9件
