医療市場・医用機器用部品特集

医療市場・医用機器用部品特集

医療業界で活躍するNKK のスイッチ
スイッチに要求される高品質は、厳しい環境の中でこそ証明されます。


高性能で高品質の医療機器が、厳しい環境の医療現場においてフルに機能を発揮できるよう、 NKK のスイッチは電気的安全性・生体的安全性など厳しい規格をクリアし、正確で安定したON/OFF 制御の実行を目指しています。
品質とは信頼性の高さであり、実証された耐久性やスペックを超えた性能のゆとりです。
NKK のスイッチは、そのひとつひとつが、高度な精密技術と65年以上にわたり産業機器専門スイッチのリーディングカンパニーとして培ってきたノウハウに裏付けされています。
医療機器の進歩とともにNKK のスイッチも進化し続け、医療機器業界に確かな製品と適切なサービスを提供いたします。


全製品検索 販売網 お問い合わせフォーム

感謝状

NKKが医療市場へできること NKK×医療ソリューション


医療用機器 電源スイッチ特集ページ


関連資料一覧




医用機器向け製品特集


使用シーンはイメージ写真です。

状態監視装置

医療機器全般

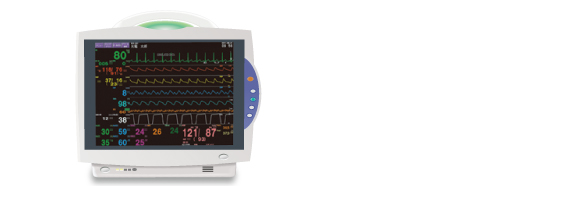

ベッドサイドモニター


NKKのタッチパネルは手袋をしたまま操作できる 抵抗膜方式

TP02シリーズ

画像 特長 PDF

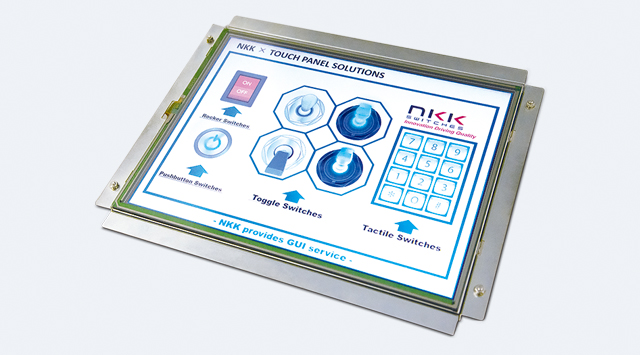

tp02シリーズ タッチパネルTP02シリーズ
抵抗膜方式を採用したアナログタイプ4線式タッチパネル。 アナログ抵抗膜方式タッチパネルで軽タッチ入力を実現。1,000万回打鍵の高耐久性

当社従来品比1/2以下の入力荷重で、確実な入力と軽快な操作感を実現しました。
LCDの狭額縁に対応してタッチパネルも 狭額縁化、機器のデザイン性を損ないません。
TP02特設ページ
pdf

FTシリーズ

画像 特長 PDF
ftシリーズ タッチパネルFTシリーズ
抵抗膜方式を採用したデジタルタイプとアナログタイプ4線式タッチパネル/入力打鍵耐久性をアップした、5線式抵抗膜方式タッチパネル

適応画面サイズを幅広く対応
デジタルタイプ:5.7型
アナログタイプ :5.7型・6.5型・8.4型・ 10.4型・10.6型(Wide)・ 12.1型・12.1型(Wide)・ 15型・15.6型(Wide)・ 19型
FT特設ページ
pdf

タッチパネル単体の製造・販売だけでなく、国内工場にてタッチパネルと液晶の貼り合わせなど周辺工程も対応しております。

LCDの選定や貼り合わせ

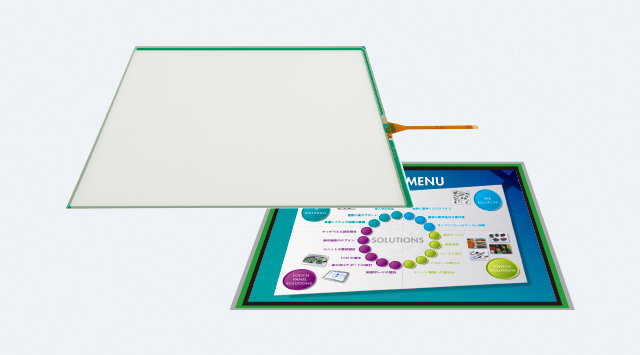

幅広いサイズのLCDの選定とタッチパネルとの貼り合わせが提供可能です。

周辺設計のサポート

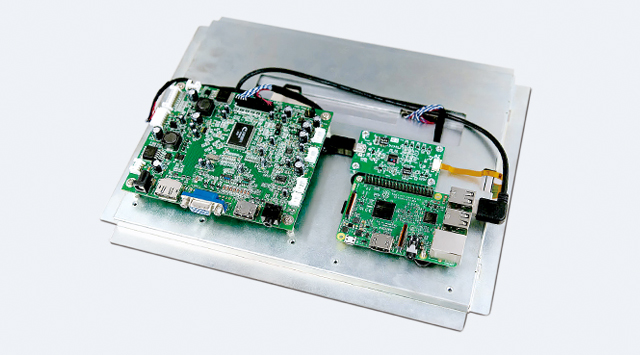

導入時に必要な表示用I/F ボード,制御ボードの設計が可能です。

操作画面のデザインサポート

大変な操作画面作成をサポートします。

タッチパネルの導入サポート

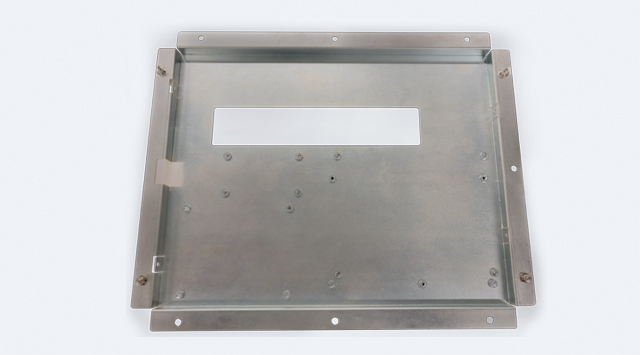

ユニット筐体設計も可能です。タッチパネル導入時に関するお悩みはご相談ください。

製品カタログ・説明他

すべての取扱い説明・規格取得品・各種ご注意・共通試験方法はこちら
掲載
ページ
PDF
安全に関するご注意 A13
取扱い説明・ゴム製品に対する配慮
共通試験方法 D24

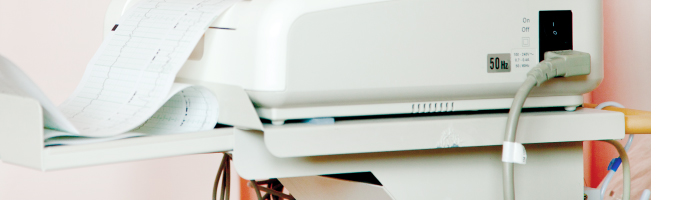

使用シーンはイメージ写真です。

電源スイッチにロッカスイッチ・押ボタンスイッチ

NKKの全モールド押ボタンスイッチ・ロッカスイッチ

NKKの全モールド押ボタンスイッチ JPシリーズ、全モールドロッカスイッチ JWシリーズは、医用電気機器において求められるIEC 60601-1 ed.3.0に対応した電源スイッチのためのスイッチです。
医療機器向け電源スイッチの特設ページは こちら


全モールドロッカスイッチ JWシリーズ

画像 特長 PDF
JWシリーズ ロッカスイッチ JWシリーズ
・Sタイプ(小形):小形で 10A定格の高容量
・Mタイプ(TV-5適合)/MWタイプ(防水形):インラッシュ特性78Aの全モールドロッカスイッチ
・Lタイプ(TV-8適合)/LWタイプ(防水形):インラッシュ特性117Aの全モールドロッカスイッチ

pdf

全モールド押ボタンスイッチ JPシリーズ

画像 特長 PDF
JP シリーズ 押ボタンスイッチ JP-M シリーズ
インラッシュ特性の優れた全モールド形押ボタンスイッチ

ボタンタイプ・プランジャタイプ有。
別売りの専用ボタンを用意しております。
JP-AA(アイボリー)、JP-AG(灰)、JP-AK(黒) いずれも無地ですので、ME 機器の電源スイッチとして使用する場合、ボタンあるいは近傍に IEC 60601-1(7.4.1)で要求される表示が必要です。
pdf

関連取扱説明

すべての取扱い説明・規格取得品・各種ご注意・共通試験方法はこちら
掲載
ページ
PDF
安全に関するご注意 A13
取扱い説明・ゴム製品に対する配慮
共通試験方法 D24

関連資料

内容 PDF

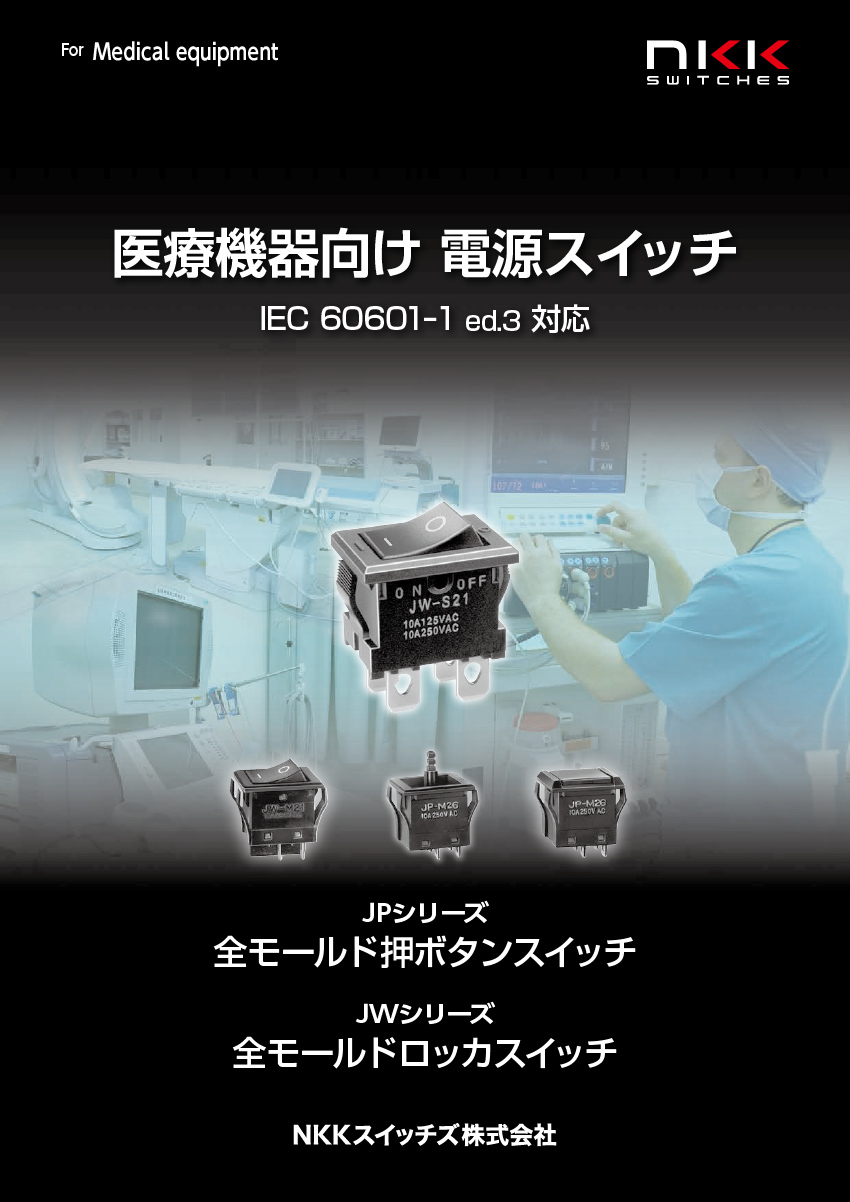

医療機器向け 電源スイッチ
For medical equipment
一次電源に適したスイッチの詳細仕様。
医用電気機器のためのスイッチ
Techinical Reference vol.2
医用電気機器に求められる電源スイッチや表示灯の要件についての解説。

機器のパネル表面のボタンと連動し、内蔵スイッチとして機能することができる押ボタンスイッチ。
使用シーンはイメージ写真です。

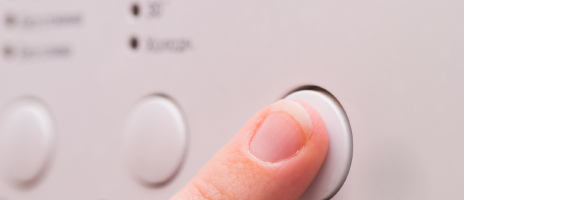

押ボタンスイッチの使用シーン

押ボタンスイッチ Eシリーズ

画像 特長 PDF
E シリーズ 押ボタンスイッチ Eシリーズ
インラッシュ特性の優れた全モールド形押ボタンスイッチ

優れた耐蝕性能
ケースカバーはステンレスを採用。耐蝕性能を高めるとともに、諸環境での安全性を高め、その用途を広めております。
軽快な操作感
操作力は約2.06N(EB-2011の場合)の軽さで軽快なタッチの操作感です。

UL 94V-0のケース
ケースの成形材料は、UL 94V-0認定品(自己消火性)で、しかも耐アーク性・絶縁性に優れた樹脂を採用し、長寿命並びに低負荷から高負荷まで、高い性能効果が保たれます。


pdf

押ボタンスイッチ Mシリーズ

Mシリーズ 押ボタンスイッチ Mシリーズ
あらゆる市場ニーズに対応する126,000機種のワイドバリエーションを持つMシリーズの小形押ボタンスイッチ
豊富なバリエーション
Mシリーズ押ボタンスイッチには、基本形以外にIEC Pub.529のIP67適合の防水形、ラージブッシング形、軽タッチ形等のバリエーションがあります。

特殊銀合金の接点と微小電流用金メッキ接点を用意
特殊銀合金の接点は耐摩耗性と耐アーク性に優れ、高い接触安定性と、長寿命を保ちます。微小電流用スイッチの接点には、酸化・硫化等の影響が少なく、安定した接触抵抗が得られる、金メッキ等が施されています。

UL 94V-0のケース
ケースの成形材料は、UL 94V-0認定品(自己消火性)で、しかも耐アーク性、絶縁性に優れた樹脂を採用し、長寿命、並びに低負荷から高負荷まで、高い性能効果を保ちます。

絶縁性の向上
各接点の周囲に内部絶縁壁を設けて、各端子間の絶縁性を高め、耐久性能の向上を図っています。

pdf

関連取扱説明

すべての取扱い説明・規格取得品・各種ご注意・共通試験方法はこちら
掲載
ページ
PDF
安全に関するご注意 A13
取扱い説明・ゴム製品に対する配慮
共通試験方法 D24
