今さら人に聞けないスイッチの基礎
「抵抗膜式タッチパネル編」

一般的な抵抗膜方式、静電容量式、光学式の比較

方式		価格	厚み	分解能	耐久性	検出回路設計の容易さ	手袋・ペン操作
抵抗膜	アナログ	良	良 1～2mm程度	良 文字書き可	普	普	可
	デジタル	良	良 1～2mm程度	劣 文字書き不可	普	良	可
静電容量	投影	普	良 1～2mm程度	劣 文字書き不可	普	良	不可＊
	表面容量	普	良 1～2mm程度	良 文字書き可	良	劣	不可＊
光学		劣	劣 20mm程度	劣 文字書き不可	良	劣 検出回路とセットになる	不可

抵抗膜方式の構造

アナログ方式とデジタル（マトリックス）方式の違い

	アナログ方式		デジタル（マトリックス）方式
汎用性	良	汎用性が高い。分解能が高く細かい検出ができる。キー位置が自由に選択できる。	普	キー位置はキー寸法及びキー配列によって限定される。
周囲寸法	良	周囲の引出パターンが4～5本のため額縁が小さくできる。 （狭額縁）	普	キー数に応じた引き出しパターンが必要。 （額縁寸法が広い）
検出回路の容易性	普	検出回路、検出用ソフトがデジタルに比べ複雑になる。	良	検出回路、検出用ソフトが単純。
検出信頼性	普	ITO膜の均一性を利用しているため、材料の劣化に弱い。	良	ON/OFF検出のため、材料の劣化に強い。
見た目	良	キーエリアの境がなく見栄えが良い。	普	キーエリアの境が見えるため見栄えが悪い。
2点押し	普	2点押しはできない。	良	2点押しができる。

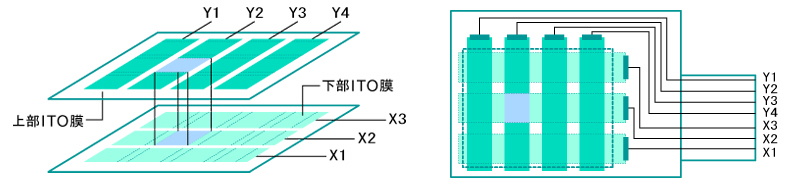

デジタル（マトリックス）方式

X1～X3の順にパルス信号を加えます。Y側が押下されるとX側のパルス信号がY1～Y4のいずれかに検出されます。信号を出したX側と信号を受けたY側が定義され押下位置を判定します。

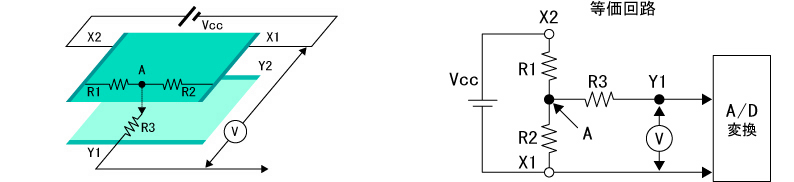

アナログ方式（４線式）

X1-X2間に電圧Vccを加えA点がタッチされると、等価回路で示すようにY1に電圧VAが発生します。 ＩＴＯ膜は均一な抵抗値をもっていますので、電圧はR1とA点から両端の電極（X1、X2）までの距離は抵抗R1とR2の抵抗値の比と等価となり、距離と抵抗値に比例関係が成り立ちます。 A点の電圧はR1とR2の関係から求めることができ、電圧値VをA/D変換することで位置がデジタル値として求めることができます。
下部電極YもXと同様に位置を検出しY座標が検出できます。
