鉄道業界で活躍するスイッチ

Switches for Railway Industry

安心・安全だけではなくお客様の快適性も重視される駅や交通インフラ。
現場で求められる多様な要望に柔軟にお応えします。

ユニバーサルデザイン
その他のスイッチ

ユニバーサルデザイン

Universal Design

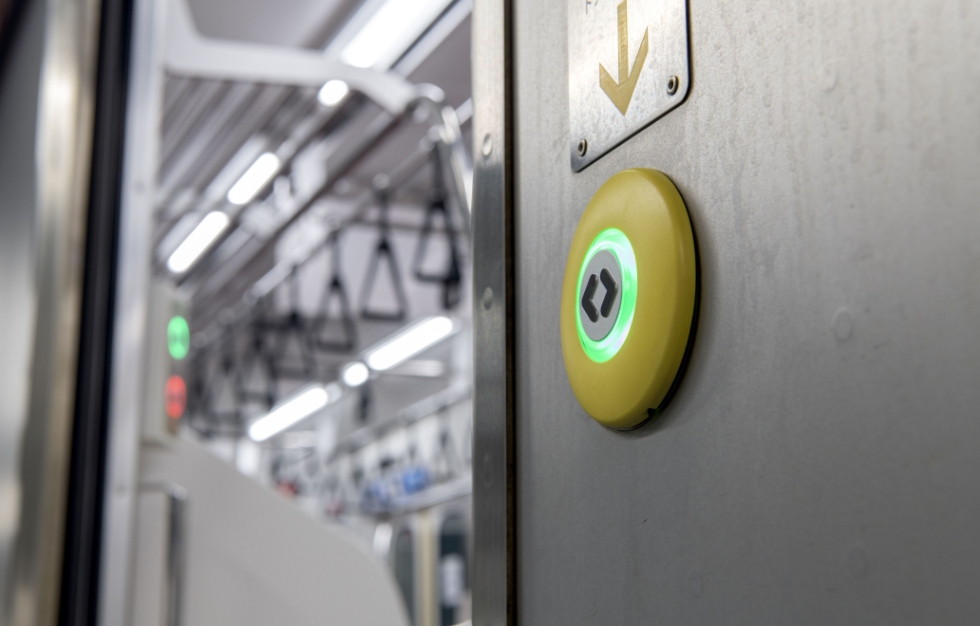

鉄道車両の半自動ドアスイッチ（ドアボタン）を主用途とし、全ての人にわかりやすく、安心して利用していただける「優しい」設計・デザインを目指しています。

Technical Reference
音声案内装置
スイッチの紹介
採用事例
動画

ユニバーサルデザインに関する情報を提供します。

ユニバーサルデザインスイッチ
テクニカルリファレンス

vol.1 カラーユニバーサルデザイン

NKK - Universal Design Switches
Technical Reference
vol.1 Colour Universal Design

PDFダウンロード

音声案内装置

『全ての人に優しい』をメインコンセプトとしているユニバーサルデザインスイッチをさらに充実し深度化する付加機能として、『音声案内装置』をご用意しました。

PDFダウンロード

Universal Design 7原則

誰にでも公平に使用できること（Equitable Use）
使う上で自由度が高いこと（Flexibility in Use）
使い方が簡単ですぐわかること（Simple and Intuitive Use）
必要な情報がすぐに理解できること（Perceptible Information）
うっかりミスや危険に繋がらないデザインであること（Tolerance for Error）
無理な姿勢をとることなく、少ない力でも楽に使用できること（Low Physical Effort）
アクセスしやすいスペースと大きさを確保すること（Size and Space for Approach and Use）

ユニバーサルデザインの概念に基づき設計された商品

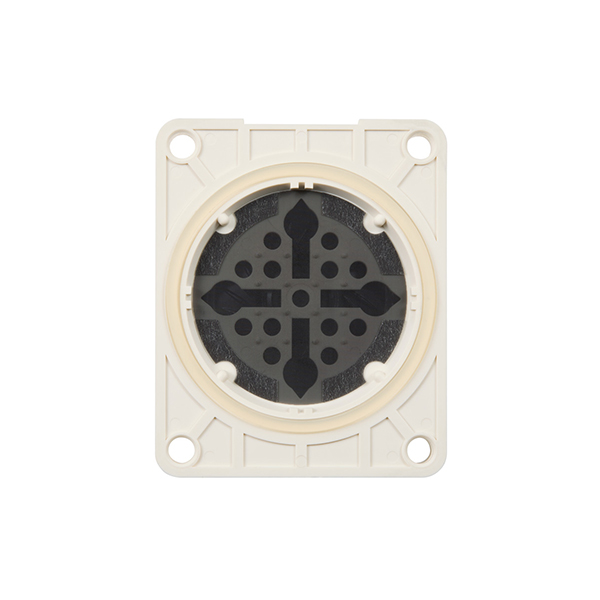

TB01シリーズ

視認性・誘目性に優れ、操作しやすい操作部としています。LEDは、色弱者でも容易に判別が可能となるカラーユニバーサルデザイン（CUD）対応としています。

TB01-Bタイプ（ベゼルタイプ）

接触抵抗	100mΩ以下 (DC2 ~ 4V 100mAにて)
絶縁抵抗	DC 500V 200MΩ以上
耐電圧	AC 1,200V 1分間以上 (端子・アース間)
機械的開閉耐久性	600,000回以上
電気的開閉耐久性	600,000回以上
鉄道車両用材料燃焼性試験	難燃性以上
防塵防水性	IEC.60529 IP67 (パネル表面), IP64 (パネル内部)
使用温度範囲	-25 ~ +50℃
操作量	約2.6mm (全ストローク) \| 約1.7mm (ONストローク)

屋外仕様に適した形状で視認性を高めたデザイン。ノンクリアランス構造により、スイッチ内部への防水・防塵性を高め動作安定性を向上。

PDFダウンロード

TB01-Fタイプ（ベゼルレスタイプ）

接触抵抗	100mΩ以下 (DC2 ~ 4V 100mAにて)
絶縁抵抗	DC 500V 200MΩ以上
耐電圧	AC 1,200V 1分間以上 (端子・アース間)
機械的開閉耐久性	600,000回以上
電気的開閉耐久性	600,000回以上
鉄道車両用材料燃焼性試験	難燃性以上 (取付参考図での取付による)
防塵防水性	IEC.60529 IP64 (全面)
使用温度範囲	-25 ~ +50℃
操作量	約2.6mm (全ストローク) \| 約1.7mm (ONストローク)

屋内使用に適した形状で、パネルデザインに合わせたフラットなデザイン。
高い接触信頼性を備えた接点構造を採用し、60万回以上の機械的・電気的開閉耐久性を実現。

PDFダウンロード

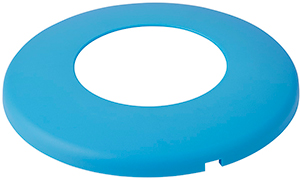

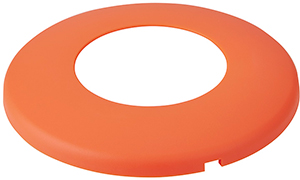

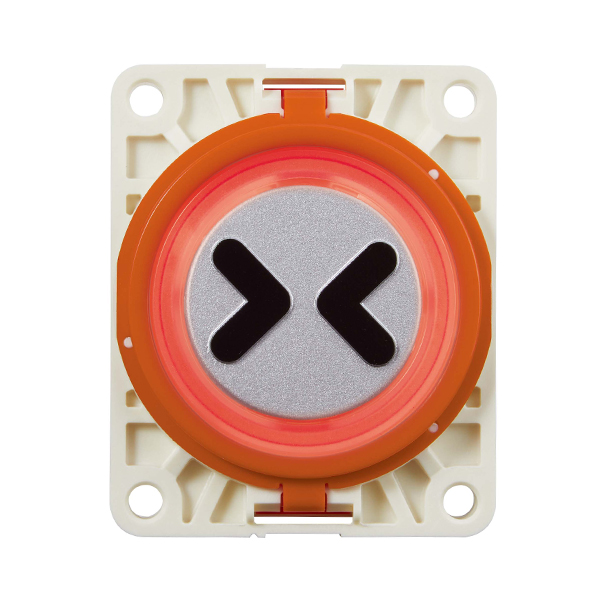

ベゼル

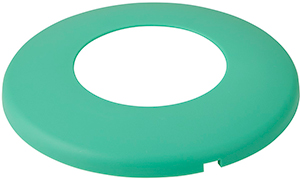

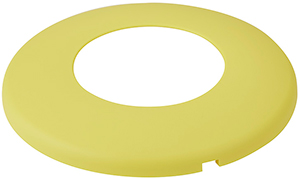

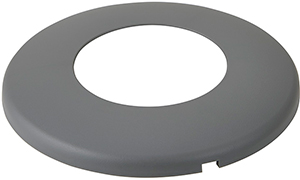

形名	AT-225-RB	AT-225-DB	AT-225-YB	AT-225-MB	AT-225-BB	AT-225-GB
色	赤	橙	黄	緑	青	灰
JIS安全色	○	○	○	○	○
CUD配色1	○		○	○	○	○
CUD配色2		○		○	○	○

ベゼルは、色弱者も判別が容易となるようカラーユニバーサルデザイン（CUD）の配色を採用しています。

※JIS安全色
JIS Z 9103：2018 図記号 - 安全色及び安全標識 - 安全色の色度座標の範囲及び測定方法 (ISO 3864-4:2011 MOD) にて設定された配色。2018年の改訂において、多様な色覚を持つ人、健常な人も誰もが識別できるよう、カラーユニバーサルデザインの概念が本格的に採り入れられています。当該ベゼルは、この規格の一般材料向けとして指定された配色としています。

※JIS安全色では、灰色は設定がありません。

※CUD配色1・2
カラーユニバーサルデザイン推奨配色。2色以上を組合せ並べて使用する場合、配色1又は2の組合せで使用してください（赤・橙、または黄・橙の組合せでの使用はP型、D型色覚の方が区別困難になる場合があるため非推奨となります）。

PDFダウンロード

音声案内装置

目が不自由な方だけでなく、全ての人に半自動ドアスイッチ（ドアボタン）の位置を案内し、操作を促す音声案内装置です。
ドア動作に関するあらゆる音源の鳴動などマルチに音声鳴動が可能なユニバーサル仕様です。

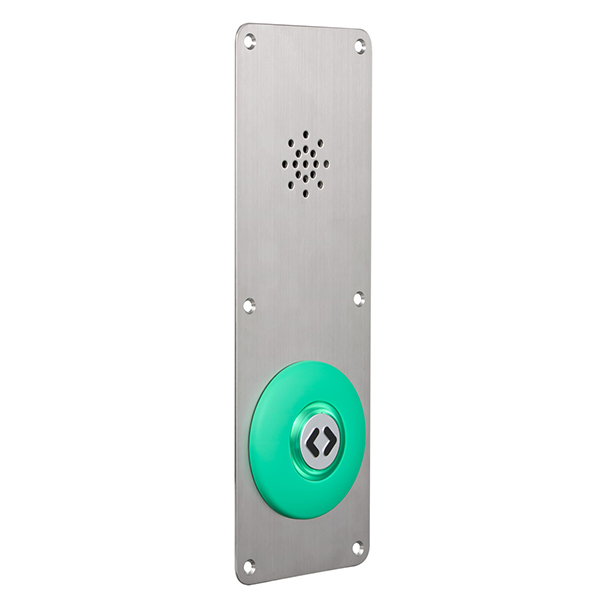

スピーカ部

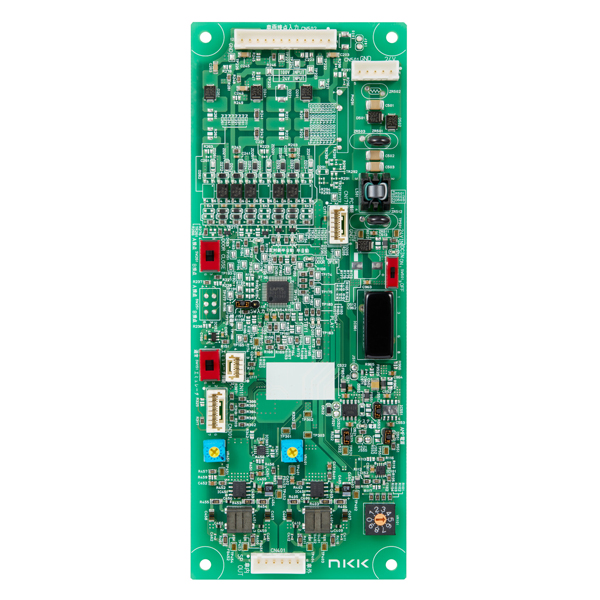

制御部

ユニット

PDFダウンロード

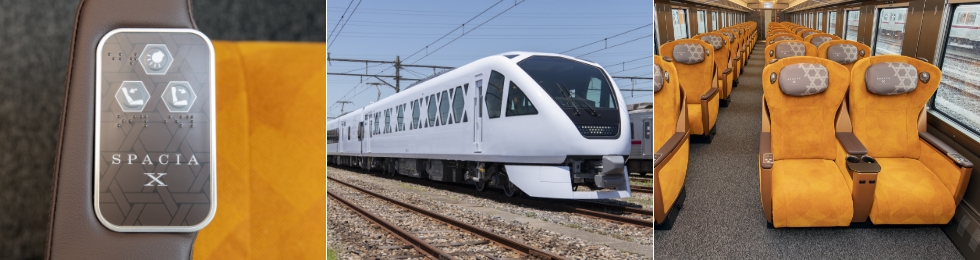

採用事例

東日本旅客鉄道株式会社　男鹿線、奥羽本線　EV-E801系

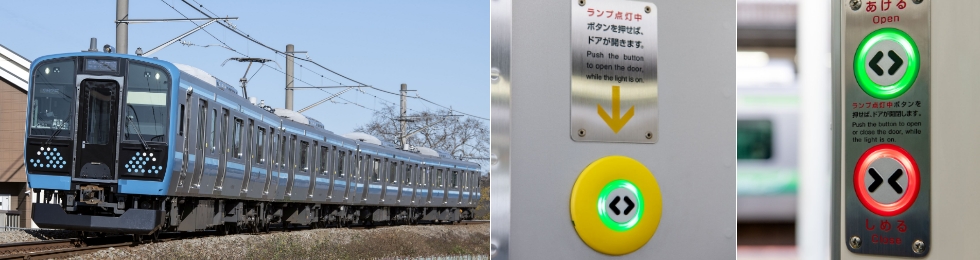

東日本旅客鉄道株式会社　相模線　E131系 500代

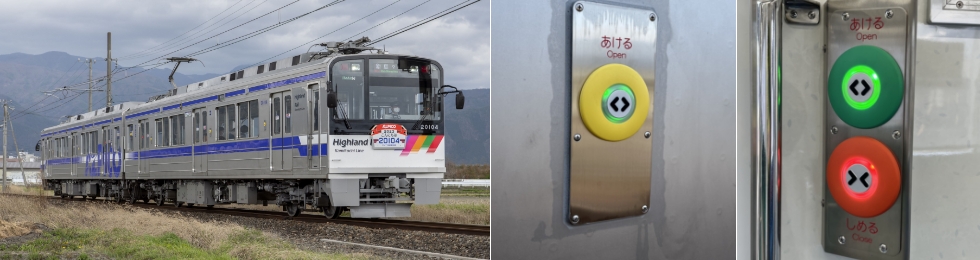

アルピコ交通株式会社　上高地線　20100形

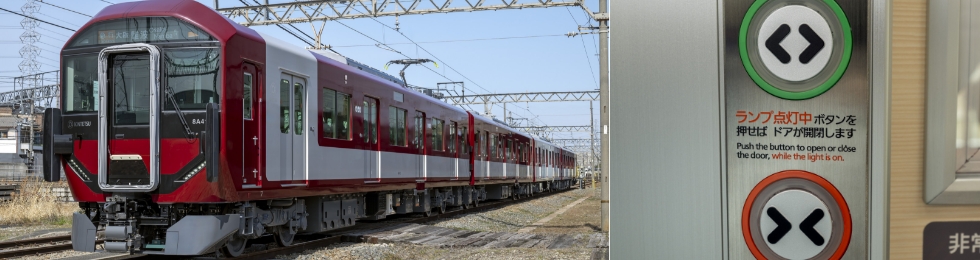

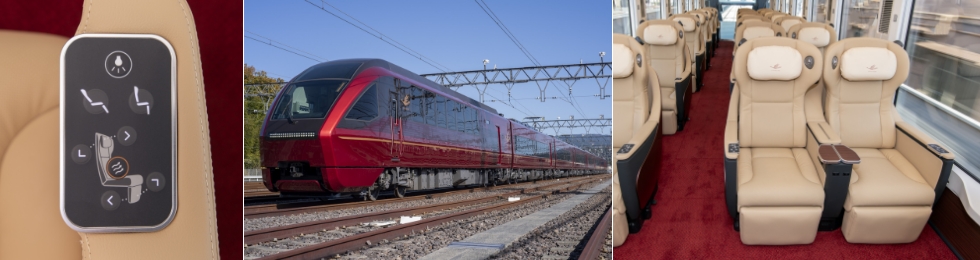

近畿日本鉄道株式会社　奈良線・京都線系統　8A系

動画

行ってきました！E131系車両展示会 in 日光駅

【TB01搭載】アルピコ交通20100形（第2編成）整備・運転開始まで

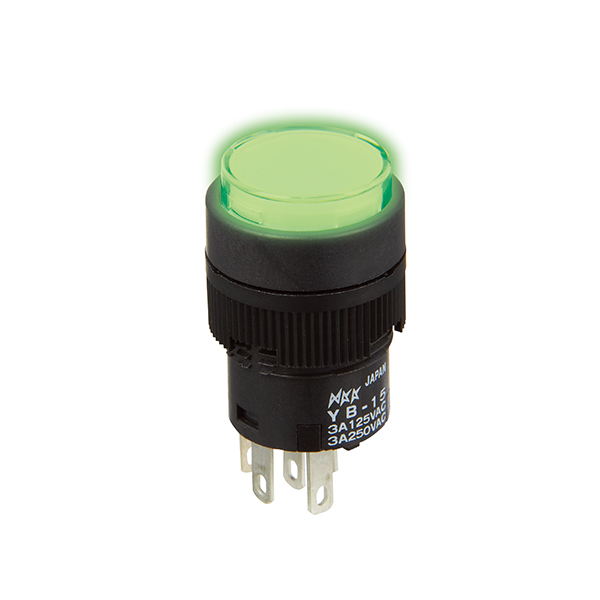

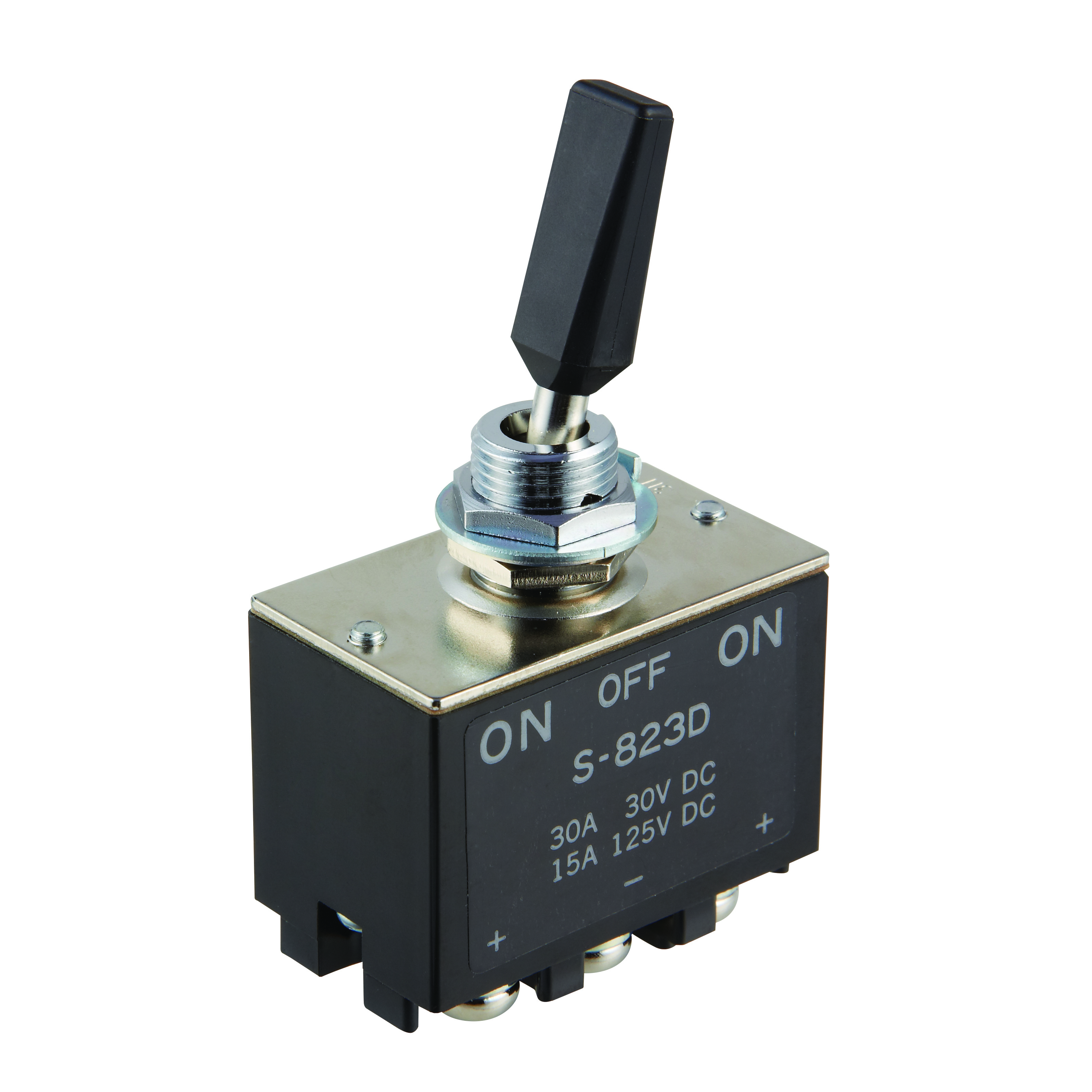

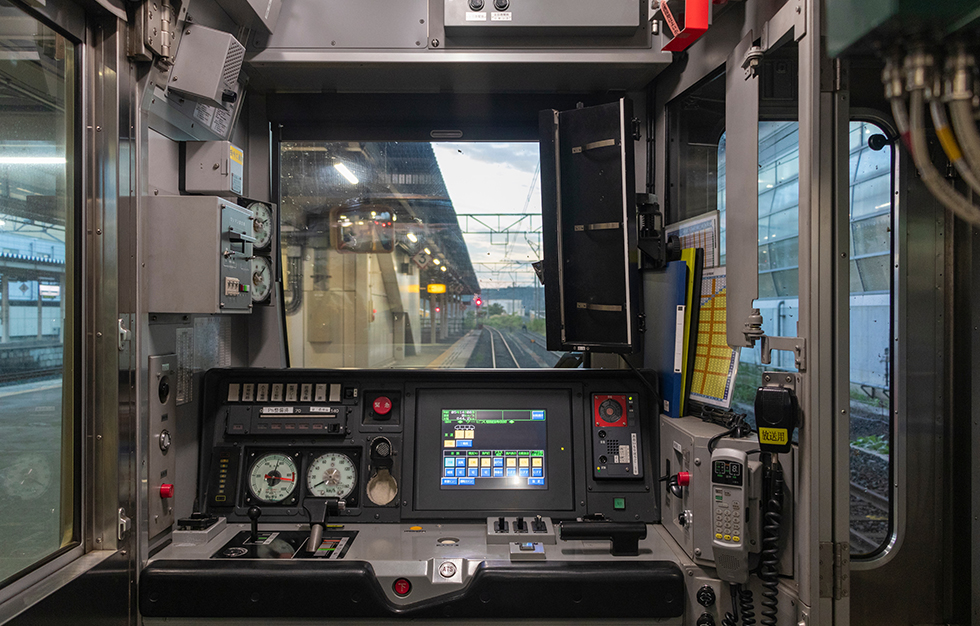

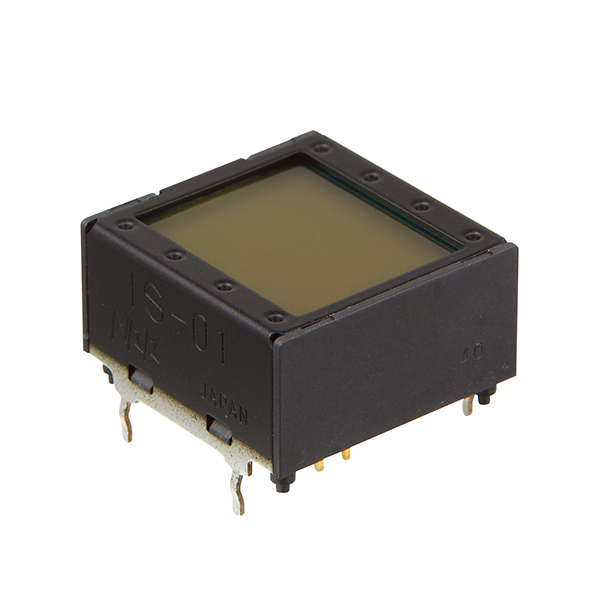

その他のスイッチ

Other Switch

確実な操作性・信頼性を重視したスイッチを数多くラインナップ。

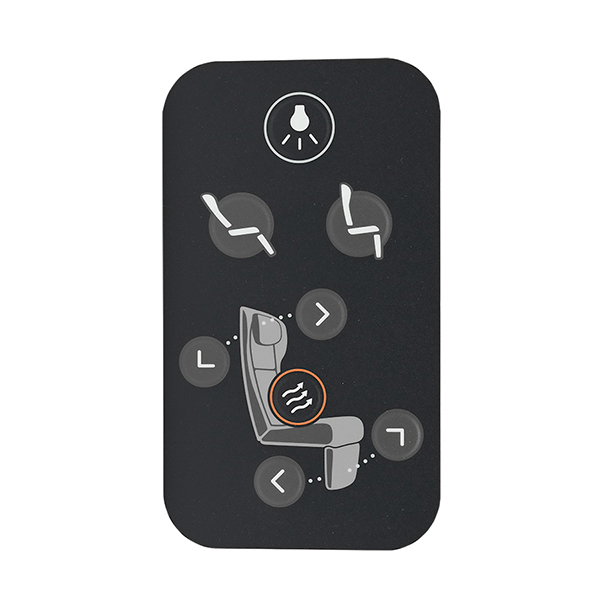

デザイン性が求められる車内等には、長期的な高い信頼性を兼ね揃え幅広くカスタマイズ対応可能なシートキーボードスイッチをご提案します。
