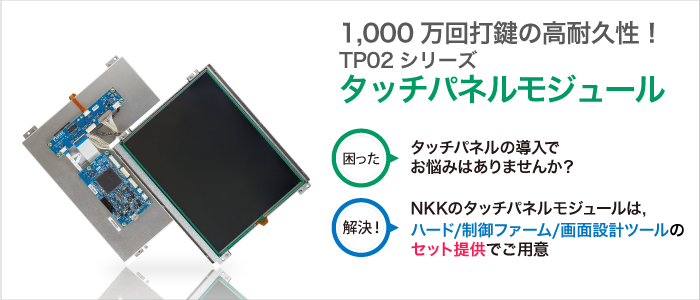

TP02シリーズ タッチパネルモジュール
※ソフトウェアのダウンロードには、会員登録が必要です。
ハード/ 制御ファーム/画面設計ツールのセット提供で簡単導入！
タッチパネルモジュールとは
TP02シリーズ タッチパネルモジュール構成
用途例
自動券売機，医療機器，ATM/POSなど
タッチパネルモジュール(TP02-104A-4KG)仕様情報
TP02シリーズ タッチパネルモジュール(TP02-104A-4KG)は、アナログ4線 抵抗膜式タッチパネルTP02シリーズ10.4型(TP02-104A-4K)を基本サイズ・基本仕様とした商品です。
本製品をベースとしたカスタム対応を承っております。
外形
| 液晶表示側 | I/Fボード側 |
|---|---|
 |
 |
| 形名 | 解像度 | LCDサイズ | 参考外寸(ブラケット込み) | 対応LCD |
|---|---|---|---|---|
| TP02-104A-4KG | SVGA | 10.4インチ | 243×193.4㎜ | 10.4" SVGA 800×600 |
仕様
| タッチパネル | 抵抗膜式4線式 |
|---|---|
| CPU | SH7268 32bitマイコン |
| メモリ | CPU内蔵 RAM 2.6MB FLASH 8MB EEROM 2KB |
| OS | なし（独自ファーム） |
| 通信手段 | RS232C ×1 |
| メモリーカード | マルチメディアカード（MMC）I/F ×1 ・SDカードによる画面データ更新機能 |
| デジタルIO | IO 汎用IO ×8 |
| ADC | 10bit ADC ×3 |
| 拡張I/F | UART I/F |
| 電源 | 電源電圧 DC9～28V , 消費電力 最大13W |
| 使用温度範囲 | -20℃～＋70℃ |
※仕様詳細につきましては、弊社販売部までお問い合わせください。
※カスタマイズについては、弊社販売部までお問い合わせください。
ソフトウェア概要
| 名称 | APタイプ | 推奨PC環境 |
|---|---|---|
| ITP designer | Windows アプリケーション 対応OS：日本語版Windows10 |
メモリ：1GB以上 画面サイズ：1024×768以上 空きHDD：1GB以上 |
| 名称 | 形式 | 説明 | 内容 |
|---|---|---|---|
| ITP designer | ZIP | 画面設計ツール ソフトウェア一式 | INSTALL ITPDATA ITPFIRMWARE ITPhn3SV_N001 ITPhx3data |
| ITP designerユーザーズマニュアル | ユーザーズマニュアル |
※NKKホームページより会員登録することによりダウンロードできます。
ブロック図
詳しい仕様や外形図、注意事項等はこちらでご確認ください。
発売日
2020年11月4日
