SR-T1A2045TL:DC/ACタイプ(直流入力)
SR-T2A2045TL:AC/ACタイプ(交流入力)
●入・出力間は電気的に絶縁されており,出力側からのノイズや サージが,入力側に影響を与えません。
●ゼロクロス回路を採用していますので,スイッチングの際のノイズ が少なく,電波障害などが抑制されます。
●内部は樹脂でモールドされており,耐環境性に優れています。
●入力電圧は、幅広い電圧に対応しています。 SR-T1A2045TL:DC3?30V,SR-T2A2045TL:AC85?264V
●出力回路に「C」,「R」による,スナバ回路を内蔵しており,誘導 負荷でも直接使用できます。
●動作表示用LEDが内臓されています。
●取付はビス等により,放熱器,シャーシなどに容易に取付け固定することができます。
SR-T1A2045TL
発売日:2004年4月1日
詳細はこちらをどうぞ!(PDF401KB)
SR-T2A2045TL
発売日:2003年7月1日
詳細はこちらをどうぞ!(PDF452KB)
|

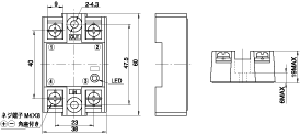

外形図
等価回路(SR-T1A2045TL)
等価回路(SR-T2A2045TL)
|
