JWシリーズLWタイプ

what's new
直流専用トグルスイッチ
直流専用トグルスイッチ
形名
回路
端子
機能動作
電流容量
DC 30V
DC 48V
DC 125V
DC 250V
DC 400V
S-821D
2極単投
ねじ
ON-OFF
30A
30A
20A
15A
4A (10A)※
S-822D
2極双投
ねじ
ON-ON
30A
30A
20A
15A
4A

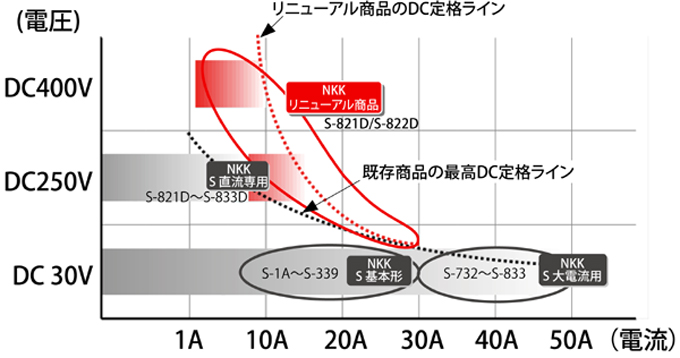

新定格に対応出来るものは、リニューアル商品のみです。
現行商品は新定格には対応出来ません。現行商品は現行仕様での使用をお願い致します。

●小形で高容量
小形でありながら、10A?30Aの大容量の切換えに対応。

●直流負荷に最適
小形でありながら、400V 10A(直流抵抗負荷)に対応。

●難燃性・絶縁性に優れたケース
ケース成形材料は難燃材UL 94V-0の特殊樹脂を採用。
耐アーク性、絶縁性、自己消化性に優れる。

●端子間絶縁性の向上
端子間に絶縁壁を設け,各端子間を大きくし,絶縁・耐電圧の安全性を配慮。

●主な用途
太陽光パネル用接続箱、直流給電サーバー、LED照明、鉄道車両、その他直流給電機器

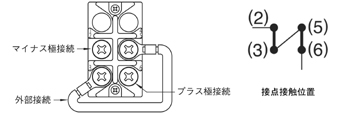

※DC400V 10A定格で使用する場合の配線方法

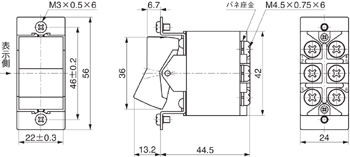

外形図(S-822D)
S-822D外形図

●発売開始日:2011年2月10日(1月26日弊社受注分より)
詳細はこちらをどうぞ!(PDF685KB)

******直流専用ロッカスイッチ(特注品でロッカスイッチタイプもご用意できます。)******

●特注品
2極単投
SW-3821D-111A

2極双投
SW-3822D-111A

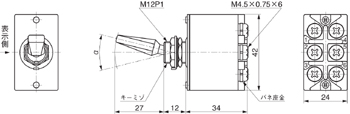

外形図(S-3822D)
SW-3822D外形図
