NP01シリーズ

ラバータイプ押ボタンスイッチ
NP01シリーズ
2色変換表示ボタン採用
NP01シリーズ
●単色発光LED搭載(モーメンタリ)
NP01シリーズ緑 NP01シリーズ赤 NP01シリーズ黄

●2色発光LED搭載(モーメンタリ)
NP01シリーズ2色発光

●非照光式
NP01シリーズ灰 NP01シリーズ黒 NP01シリーズ赤 NP01シリーズ白

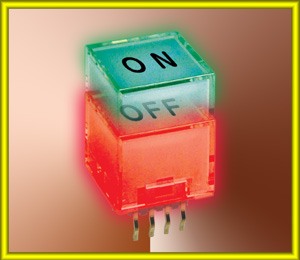

2色変換表示ボタン(青/橙は発売予定商品)
弊社独自のプレート構造を採用し、赤と緑を切換えることにより、2種類の表示が可能 PDF773KB
2色変換表示ボタンは、2色発光形で単色の赤色/緑色、青色/橙色のみの適用となっております。
上記の表示文字は標準品です。標準表示文字以外は特注にて対応させていただきます。
本製品はボタン部全体が鮮やかに照光しますので、2色変換表示ボタン付きのスイッチを近接して搭載される場合、隣接したスイッチの発光色の影響を受け、変換文字の表示状態が不鮮明になる場合があります。近接して2色変換表示ボタン付きスイッチを搭載される場合は、専用のボタンをご用意しておりますので、弊社までお問い合わせ下さい。
お問合せ先:弊社販売部 044(813)8001 メールによるお問合せ:お客様相談室(こちらをクリック)
●新機構ラバー構造でソフトで軽快なクリック感
ラバーによる独自のクリック構造でソフトフィーリングの軽快なクリック感を実現。

●操作感のワイドセレクション
操作感は高荷重形(2.5±0.8N)と一般形(1.5±0.5N)のバリエーション。

●超高輝度LEDの採用
操作部の視認性を向上させるため超高輝度LEDを採用。
単色発光:緑・赤・黄
2色発光:赤/緑

●均一で鮮やかな照光
独自の照光構造により鮮やかな面照光を実現。
(特許出願中)

●高信頼の金メッキ接点仕様
接点は高信頼性の金メッキ接点により、長期間に渡り安定した接触が得られる。

●取付け時の浮き上がり防止構造
端子間ピッチは2.0mmで、曲げ加工が施されているため、基板へ取付けた時の浮き上がりがなく、仮固定ができ、はんだ付け作業が容易。

●フラックスの浸入をシャットアウト
端子部は、インサート成形によりフラックス等の浸入及び端子ガタの発生を防止し 接触の安定性を一層向上。

発売日:2008年9月30日
詳細はこちらをどうぞ!(PDF1.12MB)
外形図
NP01外観写真 外形寸法図

包装形態
マガジンスティック仕様
マガジンスティック仕様
包装形態は、マガジンスティック包装(50個/本)とトレイ包装(50個/トレイ)があります。

主な用途
通信機器、無線応用装置、電子計測機器、民生用電子機器、アミューズメント機器、放送・音響機器、制御盤、OA・FA機器
等各種操作パネル用
