●軽快な操作感 ! !
●環境負荷物質フリー(RoHS指令)対応 ! ! |
 |
●短胴形でロングストローク・軽快な操作感
接点部にマイクロスイッチ機構を採用。ロングストロークで軽快な操作感です。
可動接片にアーク遮蔽部を設け，回路切換えの際に発生したアークがコイルバネの
フック部に到達するのを防ぎます。
●省スペース化に貢献
スイッチ本体が14mmの短胴形のため、省スペース化に貢献します。
●ボタンのいたずら防止
ボタンは容易に取り外しができない構造とし、いたずら防止に貢献します。
●ディンプルボタン採用
指先にソフトにフィットする、ディンプルボタンを採用しています。
照光式の乳白(非照光時)、非照光の緑、赤、黒を用意しました。
●超高輝度LEDの採用(照光式)
照光式は超高輝度LEDの採用により、操作部を全面照光し、スイッチの切換状況の識別が容易にできます。(発光色：緑、赤、黄)
●2種類のパネル取付け方法
直径16ねじ取付け(最大取付けパネル厚6.5mm)
直径17スナップイン取付け(最大取付けパネル3.2mm)
●フラックスの浸入をシャットアウト
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安全性を一層向上しています。
●はんだ・タブ兼用端子
端子ははんだ端子とタブ端子(＃110)の兼用端子となっています。
タブ端子としてご使用の際はJISC2809適合の平形接続端子
(適用タブの板厚0.5mm用のリセプタクル)をご使用ください。
●環境負荷物質削減対応
高耐熱性樹脂の採用により鉛フリーはんだに対応します。構成部品・包装は環境負荷物質フリーに対応しています。(鉛、カドミウム、水銀、六価クロム、PBB、PBDE)。RoHS指令対応
(2004年3月31日時点での指令内容による)。
●UL、C-UL規格品(申請中)
UL規格、C-UL(CSA規格適合)申請中
●主な用途
アミューズメント、通信機器、電子計測器、FA機器、OA機器、医療機器、制御盤等
発売日：２００４年１０月２９日
詳細はこちらをどうぞ！
(非照光式・PDF：488KB)
(照光式・PDF：545KB)
|

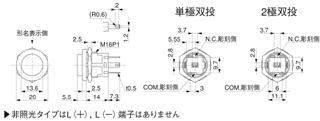

ねじ取付けタイプ

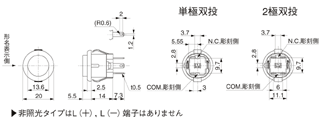

スナップイン取付けタイプ
|
|
