JWシリーズLWタイプ

what's new

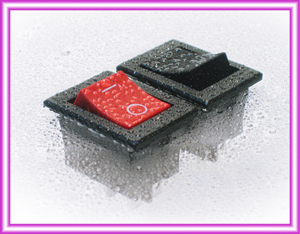

JWシリーズLWタイプ
16A・防水タイプ
JWシリーズLWタイプ
●2極単投
JW-LW21RKK JW-LW21RRK

●2極双投
JW-LW22RKK JW-LW22RRK
●高容量(16A定格)
16A定格を実現。

●絶縁性の向上
接点間距離3mm以上により,絶縁性を高め,インラッシュ特性に優れ,危機の電源用に最適。

●端子間絶縁性の向上
端子間に絶縁壁を設け,各端子間を大きくし,絶縁・耐電圧の安全性を配慮。

●難燃材採用
ケース・ハウジングともにUL 94V-0の難燃材を採用。耐アーク性,絶縁性,自己消化性に優れる。

●防塵構造
開口部をなくして,接触機構部へは塵埃が侵入しにくい構造とし,接触信頼性を向上。

●パネル防水構造(IP67)
フランジ下にパッキンを収納し,スナップイン取付により防水性とデザイン性を両立。

●バウンス低減機構採用
補助接触板を用いたバウンス低減機構により,電気的開閉耐久性を一層向上。

●強制開離機構
強制開離機構の採用により耐溶着性に優れる。

●UL,C-UL規格の取得
標記UL,C-UL(CSA規格適合)規格を取得。海外輸出商品に適する。

●タブ♯187兼用端子
端子は,はんだ端子とタブ端子(♯187)の兼用端子。

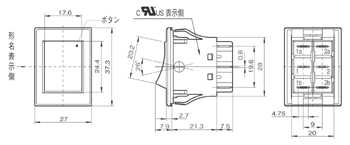

外形図(2極単投)
2極単投外形図

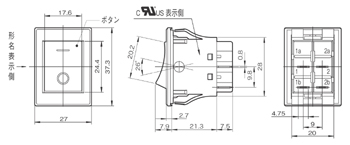

外形図(2極双投)
2極双投外形図

●主な用途
工作機械,輸送機械,建築・土木機械,食品機械,暖房機器等

●発売日:2009年1月28日
詳細はこちらをどうぞ!(PDF823KB)
