●環境負荷物質削減対応
・高耐熱性樹脂の採用により、鉛フリーはんだに対応します。
・構成部品・包装は環境負荷物質フリーに対応しています(鉛、カドミウム、水銀、六価クロム、PBB、PBDE)。
RoHS指令対応(2004年3月31日時点での指令内容による)
●UL 94V-0のケース
ケースの成形材料は、UL 94V-0認定品(自己消化性)で、しかも耐アーク性、絶縁性に優れた樹脂を採用しています。
●高耐熱性樹脂を採用
高耐熱性樹脂の採用により、赤外線・熱風リフロー等による鉛フリーはんだ付けが可能です。
●2点摺動接触方式採用
・接点部は、2点摺動接触方式による、ツインコンタクトとセルフクリーニング効果により、
高い接触信頼性を実現しました。(JS01/JS02)
・ピアノタイプの接点部は、操作時に接触面を摺動する方式により、高い接触信頼性を実現しました。(JS03)
●金メッキ接点採用
金メッキ接点を採用していますので、酸化・硫化等の影響が少なく、安定した接触抵抗が得られ、耐環境性にも優れています。
●ガルウィング式を採用
ガルウィング式なので、はんだ付け状態の確認が容易です。(JS02)
●ICと同じ端子形状
端子形状をIC同様「ハ」の字形にし、PC基板へ取付けた時の浮き上がりがなく、仮固定できるため、はんだ付け作業が容易です。(JS01)
●主な用途
OA機器、FA機器、通信機器、計測機器、アミューズメント関連機器、その他各種機器の信号切換え用
発売日:2004年6月30日
詳細はこちらをどうぞ!(PDF1.06MB)
|
●JS01シリーズ(リードスルー形)
●JS02シリーズ(面実装形)

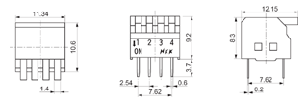

●JS03シリーズ(リードスルー形)
|
