FF01シリーズ 小形非常停止用押ボタンスイッチ
動画｜FF01シリーズのご紹介(1分間)
FF01シリーズはティーチングペンダントなど
小型・ポータブル・ハンディー機器に最適なスイッチ
小型無線操作パネル（ティーチングペンダント）など，ポータブル機器，ハンディー機器に。
Low Profile E-STOP Switches
パネル下 13.6mm の業界最小クラス
取得規格
スライディングラッチ構造
この商品は、当社独自技術である「スライディングラッチ構造」を採用しています。
スイッチ中央部にラッチ用に傾斜を持たせ、接点の状態を維持する独自の構造です。＊特許出願中
この構造によりOFF状態で接点が乖離方向へ作用し続けるため、振動・衝撃が加えられた場合でも、
接触方向に移行しにくく、OFF状態を維持し続けることができる安全性を追求した構造です。
業界最小クラス パネル奥行き13.6ｍｍ

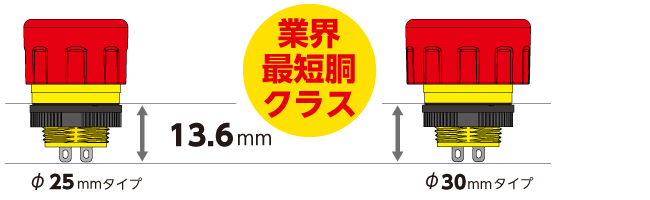

スライディングラッチ構造により、業界最小クラスのパネルの奥行き13.6mm (端子込み業界最短胴※当社調べ)を実現、
操作部ボタン径はΦ25mm(業界最小※当社調べ)とΦ30mmの2種類を用意し、機器の薄型化、省スペース化をサポート。
※当社調べ 2019年11月時点
復帰方法
一つの商品で、復帰方式はプル（引っ張り）方式とターン（回転）方式のどちらの操作にも対応した使いやすさ。
FF01シリーズ 小形非常停止用押ボタンスイッチの共通仕様
取付け穴寸法図
形名体系
小形操作部

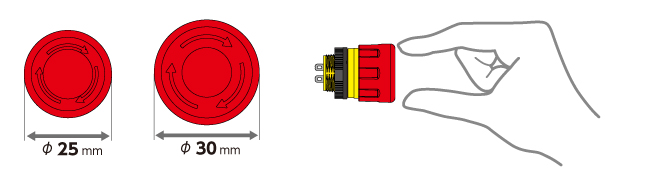

Φ25mmと小形操作部のため，高密度なパネルレイアウトにも適しています。
操作部サイズは、Φ25㎜とΦ30㎜の2種類を用意し、機器の薄型化、省スペース化をサポートします。
Φ25mmタイプ
 |
Φ25mmと小形操作部のため，高密度なパネルレイアウトにも適しています。 |
形 名 |
機能動作 |
定格使用電圧 定格使用電流 |
操作部表示 |
|
|---|---|---|---|---|
単極単投 ON-OFF ロック式 |
抵抗負荷 DC24V 0.5A |
矢印表示有 |
||
矢印表示無 |
||||
2極単投 ON-OFF ロック式 |
矢印表示有 |
|||
矢印表示無 |
||||
別売りの付属品を装着可能です。 |
||||
Φ30mmタイプ
 |
標準的なサイズで、操作しやすいΦ30mmの操作部です。 |
形 名 |
機能動作 |
定格使用電圧 定格使用電流 |
操作部表示 |
|
|---|---|---|---|---|
単極単投 ON-OFF ロック式 |
抵抗負荷 DC24V 0.5A |
矢印表示有 |
||
矢印表示無 |
||||
2極単投 ON-OFF ロック式 |
矢印表示有 |
|||
矢印表示無 |
||||
別売りの付属品を装着可能です。 |
||||
Φ25mmタイプ、Φ30mmタイプどちらにもお使いいただけます。
形 名 |
名称 |
画像 |
|---|---|---|
丸ナット締付け治具 |
|
|
スイッチガード |
|
|
銘板(表示なし) |
|
|
銘板(EMERGENCY STOP) |
|
|
銘板(非常停止) |
|
|
銘板(緊急停止) |
|
AT-220 スイッチガード装着例
AT-222 銘板(EMERGENCY STOP)装着例
| 掲載 ページ |
||
|---|---|---|
| 取扱説明書 |
| 掲載 ページ |
||
|---|---|---|
| 安全に関するご注意 | A13 | |
| 取扱い説明・ゴム製品に対する配慮 | ||
| 共通試験方法 | D24 |
詳しい仕様や外形図、注意事項等はこちらでご確認ください。
