ホーム商品案内新商品情報FTシリーズ

FTシリーズ


スイッチテクノロジーがタッチパネルを進化させる

5線式により入力打鍵UP! 10.4/12.1/15型をラインナップ!<2008年10月29日発売>
FT-AS00-10.4A-5
***標準品:フィルム+ガラス***
■入力打鍵耐久性UP! 5線式タッチパネル
5線式タッチパネルは、上部電極フイルムを下部電極ガラスの電圧検出用端子として使用します。押下された位置の電圧検出は下部電極ガラス側のみで行います。上部電極フイルムにキズや劣化があっても、位置の電圧検出には影響しないため、入力耐久性の向上が実現できます。
■金属テール採用
金属テール採用によりコネクタとの接触信頼性が向上。
■適応画面サイズを幅広く対応
アナログタイプ:10.4型・12.1型・15型
■ANRフイルム採用
ANR(Anti Newton-Ring)フィルム採用により干渉縞が発生しないため、画面の視認性が向上。
■入力方式
入力方式は指・ペン共用タイプ。
■ノングレア表面処理
フイルム表面は、ノングレア表面処理により蛍光灯等の映り込みを緩和。
■粘着剤採用
フィルム+ガラスの貼り合わせ部分に粘着剤を採用することにより周囲の環境(温度・湿度)が変動しても、フイルムの膨張・収縮が吸収されるため耐環境性能が向上。
■ハードコート
フイルム表面は、指・ペンの傷の発生防止に優れているハードコート(硬い樹脂でコーティング)。
■材質構成
材質構成は最も一般的に使用されている(フイルム+ガラス)タイプ。
***あらゆるニーズに柔軟に対応します***
■カスタム対応品(抵抗膜方式)
・周辺機器への組込みやLCDとの貼り合わせも可能。
・防指紋、高透過率品等各種フィルムも対応。
・指入力、ペン入力の入力方式も指定が可能。
FT-AS00-12.1A-5
FT-AS00-15A-5




■■■4線式(アナログタイプ)・デジタルタイプ 透明タッチパネル■■■

透明タチパネルFTシリーズ ・アナログタイプとデジタル(マトリックス)タイプの2種類を用意。
・入力方式は指・ペン共用タイプ。
・ANRフィルム採用により干渉縞が発生しないため画面の視認性が向上。
・フィルム表面は,ノングレア表面処理により蛍光灯等の映り込みを緩和。
・LCDの狭額縁に対応してタッチパネルも狭額縁化。
・材質構成は最も一般的に使用されている(フィルム+ガラス)タイプ。
・ガラス+フィルムの貼り合わせ部分の粘着剤採用により、耐環境性能が向上。
・フィルム表面は,指・ペンの傷の発生防止に優れているハードコート。
詳細はこちらをどうぞ!(PDF1.95MB)
デジタルタイプ
5.7型
あらゆるニーズに柔軟に対応します。

カスタム対応品
・抵抗膜方式なので手のひらサイズから、用途に合わせた形状・サイズ 等自由にご指定できます。
・周辺機器への組込みやLCDとの貼り合わせもします。
・フィルム+フィルム等、材質構成は用途により自由です。
・防指紋、高透過率品等各種フィルムもご指定できます。
・ペン入力・指入力まで入力方式もご指定できます。


アナログタイプ
5.7型
アナログタイプ5.7型
6.5型
アナログタイプ6.5型
8.4型
アナログタイプ8.4型
10.4型
アナログタイプ10.4型
10.4型
アナログタイプ10.4型
12.1型
アナログタイプ12.1型
12.1型
アナログタイプ12.1型
15型
アナログタイプ15型


●透明タッチパネル(抵抗膜方式)
・材質はフィルム+ガラスタイプ。
・検出方法はアナログ、デジタル(マトリックス)タイプの2種類。
・対話型入力装置(携帯情報端末、銀行のATM、パネルコンピュータ、医療機器等)に最適。

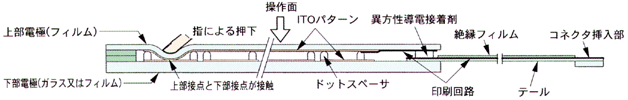

●透明タッチパネル構造図
構造図

●お客様のご要望に合せてカスタマイズいたします。
デジタル(マトリックス)・アナログ方式、キー数、外形寸法等お客様のご要望に合せて設計
いたします。また、LCDとの貼り合わせや周辺機器への組み込みもいたします。
技術的なお問い合わせはこちらまで
タッチパネル推進室 044-813-8018(ダイヤルイン) mail:nkk@nkkswitches.co.jp



■■■アナログ透明タッチパネル用コントロールボード■■■

コントロールボードとデバイスドライバをコンピュータ上で組合わせてご使用いただくことによりタッチパネル画面を触れるだけでマウスと同様に操作が可能。
従来のRS-232C通信に加え、USBによる接続が可能。
5線式タッチパネル用
FT-CS05B
RS-232C
FT-CU05B
USB
4線式タッチパネル用
FT-CS04B
RS-232C
FT-CU04B
USB
FT-CS04A
RS-232C
FT-CS04A2
RS-232C

■■■アナログ透明タッチパネル用コード付レセプタクルコネクタ■■■

RS-232C用コード付レセプタクルコネクタ(AT-713)
電源用コード付レセプタクルコネクタ(AT-714)
RS-232C通信用に接続するコード付レセプタクルコネクタです。コードの長さは自由に調節できます。
RS-232Cコード
電源用に接続するコード付レセプタクルコネクタです。コードの長さは自由に調節し、電源の接続をしてください。
電源コード



■■■アナログ透明タッチパネル検出用IC■■■

高速、高精度・入力座標データのノイズ除去機能内蔵(チャタリング、外部機器ノイズの除去等)・キャリブレーション機能内蔵
FT-CSU564
5線式・4線式兼用
FT-CS0464
4線式専用
オリジナルIC



■■■デバイスドライバ■■■

コントロールボードとデバイスドライバをコンピュータ上で組合わせてご使用いただくことによりタッチパネル画面を触れるだけでマウスト同様に操作が可能。
対応コントロールボード
適用OS
入手方法
FT-CS05B
FT-CU05B
FT-CS04B
FT-CU04B
日本語版 Windows Vista/XP/2000
日本語版 Windows XPe/CE
弊社ホームページよりダウンロードできます。
ダウンロードはこちらよりお入りください。
ダウンロードするには「会員登録」が必要です。
FT-CS04A
日本語版 Windows 95/98
日本語版 Windows NT4.0(SP4以降/2000)
弊社ホームページよりダウンロードできます。
ダウンロードには、取扱い説明書記載のパスワードが必要です。
FT-CS04A2
デバイスドライバは添付しておりません。
