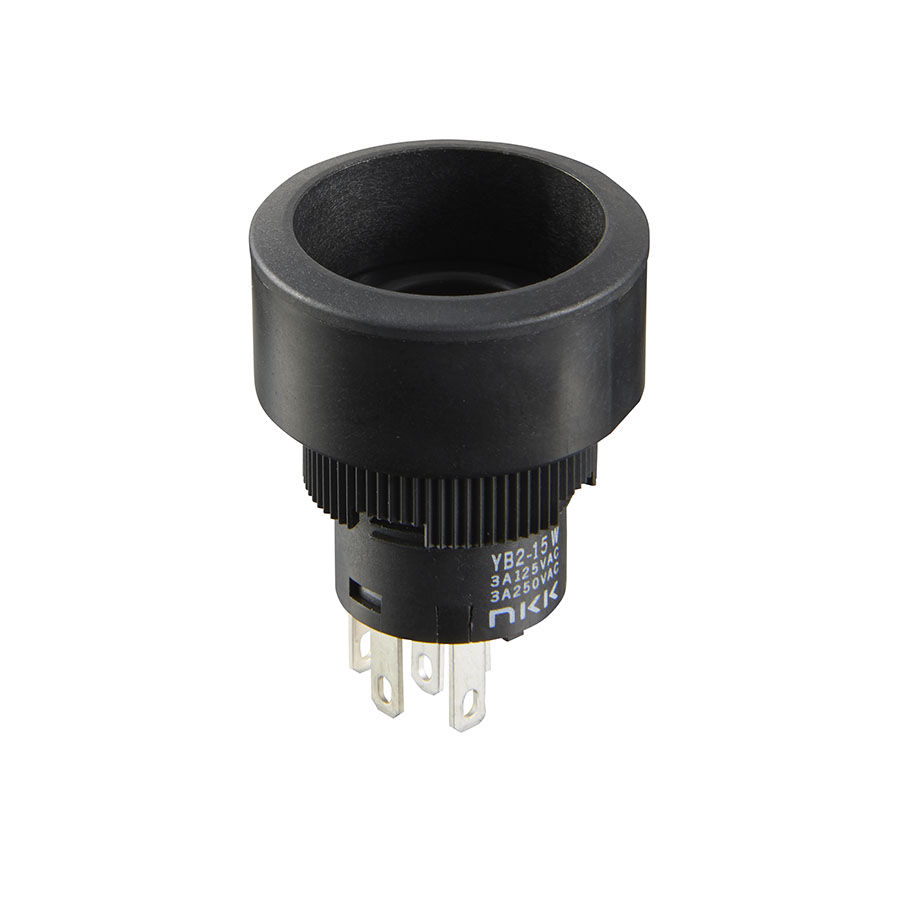

照光式押ボタン YB2シリーズYB2-15CWCKS1
LOADING
商品紹介
丸形照光式押ボタンスイッチ(YB2シリーズ)・はんだ端子形(銀接点):単極双投・機能動作:モーメンタリ形・操作部形状:ねじ取付けタイプ・超高輝度対応・パネル前面高さ1.8MM・パネルシール防水・豊富な発光素子群・フラックス等の浸入をシャットアウト・文字/記号等の表示可能・フランジの色:黒・省スペース化に貢献・ロングストロークで軽快な操作感・はんだ/タブ兼用端子・操作部ボタン及び発光素子は別売り・使用温度範囲:-25~50℃・用途:通信機器/無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等・EU-RoHS指令対応 形名:YB2-15CWCKS1
商品概要
形名 | YB2-15CWCKS1 |
---|---|
カテゴリ | 照光式押ボタン |
シリーズ | YB2 |
サブカテゴリ | 照光式 スイッチ |
接点仕様 | 銀 |
詳細表示用電流容量1 | 3A 125V AC |
詳細表示用電流容量2 | 3A 250V AC |
詳細表示用電流容量3 | 3A 30V DC |
使用温度範囲(℃) | -25/+50 |
極数 | 単極 |
機能1 | ON-(ON) |
機能2 | モーメンタリ |
操作部形状 | 別売:丸19 |
端子部形状 | はんだ端子 |
パネル取付方法 | ねじ取付け |
パネル取付穴寸法目安(単位:mm) | 22Dia. |
取付可能パネル厚目安(単位:mm) | 5Max. |
発光素子 | 別売 |
付加機能 | パネルシール |
環境性能 | RoHS |
