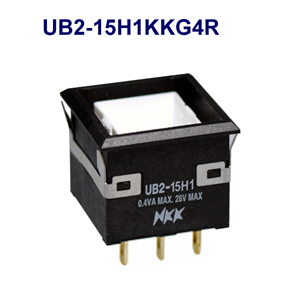

照光式押ボタン UB2シリーズUB2-15H1KKG4R
LOADING
商品紹介
超高輝度対応照光式押ボタン(UB2シリーズ)・はんだ端子(金メッキ接点):単極双投・機能動作:モーメンタリ形・フランジ有り(スナップイン)・超高輝度（レベル1）LED色:赤・指に優しいディンプル形ボタンも用意・2点押圧で安心のロック機構・ロングストロークで軽快な操作感・文字、記号等の表示可能・操作部は別売り・使用温度範囲:-25～50℃・用途:通信機器/無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等・EU-RoHS指令対応 形名:UB2-15H1KKG4R
商品概要
| 形名 | UB2-15H1KKG4R |
|---|---|
| カテゴリ | 照光式押ボタン |
| シリーズ | UB2 |
| サブカテゴリ | 照光式 スイッチ |
| 接点仕様 | 金メッキ |
| 詳細表示用電流容量1 | 0.4VA MAX. 28V MAX. |
| 使用温度範囲（℃） | -25/+50 |
| 極数 | 単極 |
| 機能1 | ON-(ON) |
| 機能2 | モーメンタリ |
| 操作部形状 | 別売：角15 |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | スナップイン |
| パネル取付穴寸法目安（単位：mm） | 17.4×17.4 |
| 取付可能パネル厚目安（単位：mm） | 3.2Max. |
| 発光素子 | 高輝度LED |
| 発光色 | 赤 |
| 環境性能 | RoHS |
仕様変更
- ガードバリア AT-4141（ガードバリア・枠色：黒）
- セーフティガードバリア AT-4142（セーフティガードバリア・枠色：黒）
- サイドバリア AT-4143（サイドバリア・黒）
- センタバリア AT-4144（センタバリア・黒）
- 防塵カバー AT-4145（防塵カバー・枠色：黒）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 397 | 仕様変更 | LEDの変更 | 2023年03月24日 |  |
| 389 | 仕様変更 | 接着剤の色の変更 | 2022年06月24日 | |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 272 | 仕様変更 | 中国工場からフィリピン工場への生産移管 | 2016年03月31日 | |
