キーロック SKシリーズSK-12BBKH4

LOADING

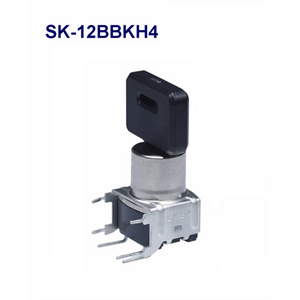

※写真はサンプル画像です。
 色、形状は実物と異なる場合があります。
※実際の色、形状は必ず商品サンプルなどでご確認ください。

商品紹介

基板取付け形(90度ステップ)超小形キーロックスイッチ(SKシリーズ)・PC-H端子形(ブラケットマウント付):単極双投・セルフクリーニング方式による高い接触信頼性・接触部の高い防塵性能・フラックス等の浸入をシャットアウト・短銅のプリント基板実装形・丸洗い洗浄可能・端子間ピッチはインチピッチ(2.54MM)採用・軽快な切換え動作・使用温度範囲:-25~70℃・用途:アミューズメント機器,情報通信機器,防災機器,FA機器,セキュリティ機器の電源スイッチや操作スイッチ等・ROHS指令対応(2006年7月1日出荷分より) 形名:SK-12BBKH4

商品概要

形名 SK-12BBKH4
カテゴリ キーロック
シリーズ SK
サブカテゴリ 非照光式
サーチカレント 微小電流域
詳細表示用電流容量1 0.4VA MAX. 28V MAX.
使用温度範囲(℃) -25/+70
極数 単極
機能1 ON-ON
機能2 90度ステップ
接点数 2
端子部形状 プリント基板ライトアングル
外形寸法目安1(単位:mm 縦*横*奥) 16.3×22.56×15.74
外形寸法目安2(条件) キー、端子除く
操作部寸法目安1(単位:mm) 14.8
操作部寸法目安2(条件) キー差込状態突出部
環境性能 RoHS

仕様変更

    No.カテゴリ概要発行日PDF
    304仕様変更国内工場からフィリピン工場への生産移管2017年04月27日pdf
    234仕様変更ディップキャップ
    色の変更
    2014年03月28日pdf
