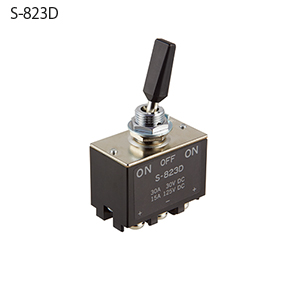

トグル SシリーズS-823D
LOADING
商品紹介
直流負荷専用小形トグルスイッチ(Sシリーズ)・ねじ端子形:2極双投・小形でありながら直流、誘導負荷回路に最適・直流抵抗負荷250V 7.5A、直流誘導負荷250V 3Aに対応・使用温度範囲:-10～70℃・EU-RoHS指令対応 形名:S-823D
商品概要
| 形名 | S-823D |
|---|---|
| カテゴリ | トグル |
| シリーズ | S |
| サブカテゴリ | 非照光式 スイッチ |
| 詳細表示用電流容量1 | 15A 125V DC |
| 詳細表示用電流容量2 | 7.5A 250V DC |
| 詳細表示用電流容量3 | 30A 30V DC |
| 使用温度範囲（℃） | -10/+70 |
| 極数 | 2極 |
| 機能1 | ON-OFF-ON |
| 操作部形状 | 基本レバー |
| 端子部形状 | ねじ端子 |
| パネル取付方法 | ねじ取付け |

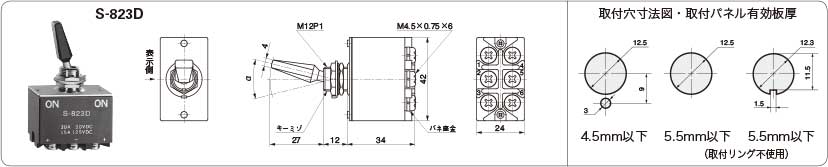

| パネル取付穴寸法目安（単位：mm） | 12.5Dia. |
| 取付可能パネル厚目安（単位：mm） | 5.5Max. |
| 付加機能 | 直流負荷専用 |
| 取得規格 | UL |
| 取得規格形名 | S-823DUL |
| 環境性能 | RoHS |
仕様変更
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 |  |
| 224 | 仕様変更 | 磁石止めの材質の変更 | 2013年09月19日 | |
