商品紹介

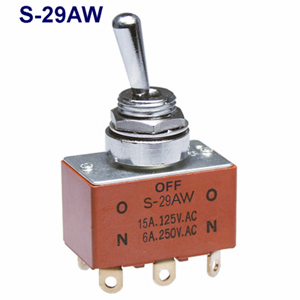

小形トグルスイッチ(Sシリーズ)・はんだ端子形:2極双投・操作部形状：基本レバー形・パネルシール形・レバー下降防止機構・耐オゾン、耐寒性に配慮・使用温度範囲:-30～70℃・EU-RoHS指令対応 形名:S-29AW
商品概要
| 形名 | S-29AW |
|---|---|
| カテゴリ | トグル |
| シリーズ | S |
| サブカテゴリ | 非照光式 スイッチ |
| 詳細表示用電流容量1 | 15A 125V AC |
| 詳細表示用電流容量2 | 6A 250V AC |
| 詳細表示用電流容量3 | 20A 30V DC |
| 使用温度範囲（℃） | -30/+70 |
| 極数 | 2極 |
| 機能1 | ON-OFF-(ON) |
| 操作部形状 | 基本レバー |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安（単位：mm） | 12.5Dia. |
| 取付可能パネル厚目安（単位：mm） | 4Max. |
| 付加機能 | パネルシール |
| 環境性能 | RoHS |
仕様変更
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 418 | 仕様変更 | ケース材質他の変更 | 2025年03月13日 |  |
| 418 | 仕様変更 | ケース材質他の変更 | 2024年12月19日 | |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 334 | 仕様変更 | 形名表示方法およびロット記号表示位置の変更 | 2018年05月31日 | |
| 264 | 仕様変更 | フィリピン工場への生産移管 | 2015年10月30日 | |
| 247 | 仕様変更 | 表示方法の変更 | 2014年11月27日 | |
