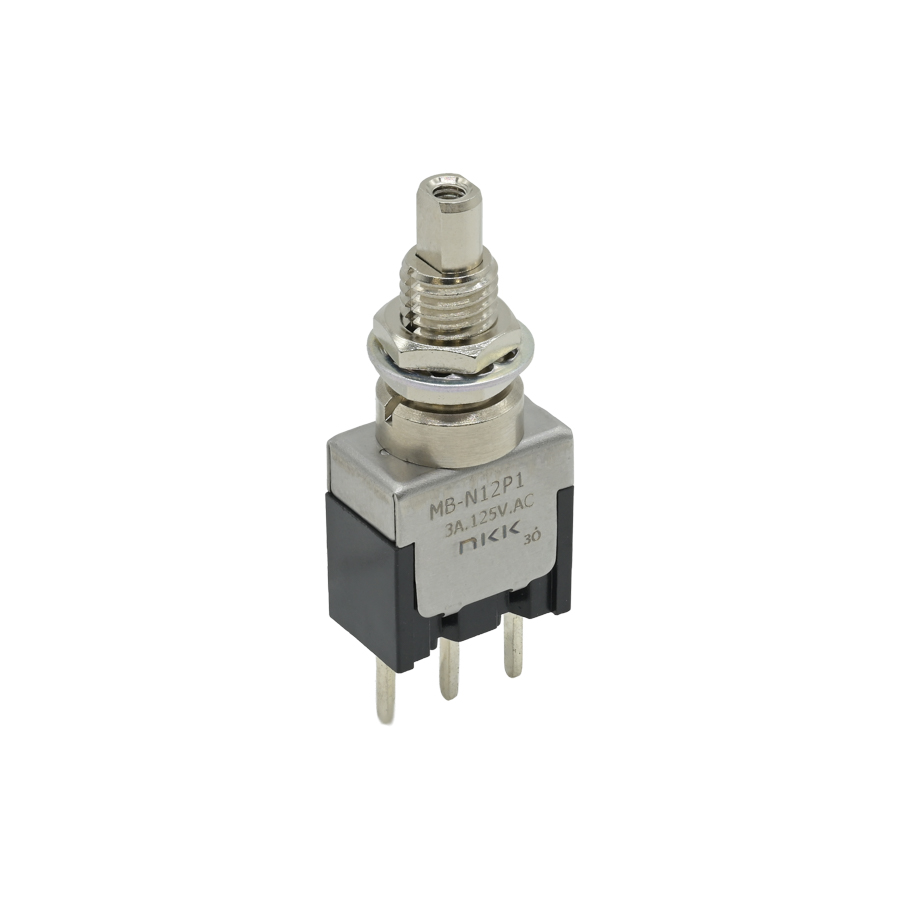

押ボタン MシリーズMB-N12P1S
LOADING
商品紹介
基本形押ボタン(Mシリーズ)・PC端子形(銀接点):単極双投・あらゆる市場ニーズに対応:126000機種・豊富なバリエーション・特殊銀合金の接点・端子間絶縁性の向上・内部機構:シーソー方式・UL 94V-0のケース・絶縁性の向上・接触部の高い接触信頼性・フラックス等の浸入をシャットアウト・使用温度範囲:-30～85℃・用途:OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等・EU-RoHS指令対応 形名:MB-N12P1S
商品概要
| 形名 | MB-N12P1S |
|---|---|
| カテゴリ | 押ボタン |
| シリーズ | M |
| サブカテゴリ | 非照光式 スイッチ |
| 接点仕様 | 銀 |
| 詳細表示用電流容量1 | 3A 125V AC |
| 詳細表示用電流容量2 | 2A 250V AC |
| 詳細表示用電流容量3 | 2A 30V DC |
| 使用温度範囲（℃） | -30/+85 |
| 極数 | 単極 |
| 機能1 | ON-ON |
| 操作部形状 | 別売：丸8,丸10 |
| 端子部形状 | プリント基板ストレート |
| パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安（単位：mm） | 6.5Dia. |
| 外形寸法目安１（単位：mm 縦*横*奥） | 26.6×7.9×13 |
| 外形寸法目安2（条件） | 操作部除く、高さは基板上面 |
| 環境性能 | RoHS |
