受注・販売中止（2023年06月30日）

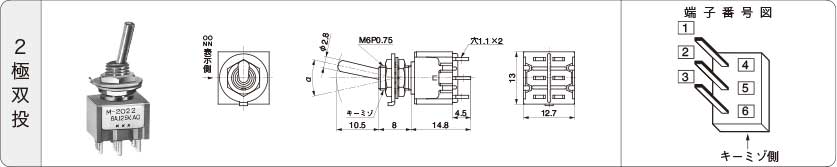

トグル MシリーズM-2022
LOADING
受注・販売中止商品 代替商品名
商品紹介
こちらの商品は、2023年6月30日で受注中止となります。
後継商品形名は、M-N22S1S
後継商品の受注開始予定日は、2023年07月03日です。
備考：機械的開閉耐久性100,000回以上→50,000回以上
◆外観色の変更：①ケース色：ウグイス色→黒色 ②形名表示：刻印→レーザー表示
◆外形寸法の変更はありません
商品概要
| 形名 | M-2022 |
|---|---|
| カテゴリ | トグル |
| シリーズ | M |
| サブカテゴリ | 非照光式 スイッチ |
| 接点仕様 | 銀 |
| 詳細表示用電流容量1 | 6A 125V AC |
| 詳細表示用電流容量2 | 3A 250V AC |
| 詳細表示用電流容量3 | 4A 30V DC |
| 使用温度範囲（℃） | -30/+85 |
| 極数 | 2極 |
| 機能1 | ON-ON |
| 操作部形状 | 基本レバー |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安（単位：mm） | 6.5Dia. |
| 取付可能パネル厚目安（単位：mm） | 5.5Max. |
| 取得規格 | CSA,UL |
| 取得規格形名 | M-2022CSA,M-2022UL |
| 環境性能 | RoHS |
仕様変更
- レバーキャップ AT-415-K
- レバーキャップ AT-415-M
- レバーキャップ AT-415-R
- レバーキャップ AT-415-W
- レバーキャップ AT-415-Y
- レバーキャップ AT-444-B（レバーキャップ・青）
- レバーキャップ AT-444-K（レバーキャップ・黒）
- レバーキャップ AT-444-M（レバーキャップ・緑）
- レバーキャップ AT-444-R（レバーキャップ・赤）
- レバーキャップ AT-444-W（レバーキャップ・白）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 400 | 受注・販売中止 | 受注中止日 2023年6月30日 販売中止日 2024年4月30日 後継商品受注開始日は、対象商品検索ページでご確認ください。 | 2023年05月09日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
