受注・販売中止（2020年01月31日）

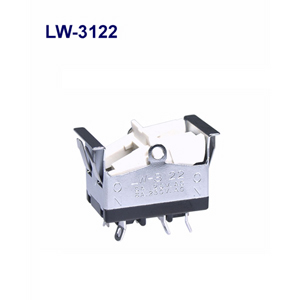

ロッカ LWシリーズLW-3122
LOADING
商品紹介
照光式ロッカスイッチ(LWシリーズ)・はんだ端子形:2極双投・2灯式照光スイッチ・豊富なランプ電圧:6/12/18/24/28V・スナップイン取付け:連続取付けによる集合操作/集合表示等可能・豊富なカラーバリエーション・優れたデザイン性・容易なメンテナンス・小形で高容量・使用温度範囲:-20～50℃・EU-RoHS指令対応 形名:LW-3122
商品概要
| 形名 | LW-3122 |
|---|---|
| カテゴリ | ロッカ |
| シリーズ | LW |
| サブカテゴリ | 照光式 スイッチ |
| 詳細表示用電流容量1 | 10A 125V AC |
| 詳細表示用電流容量2 | 6A 250V AC |
| 詳細表示用電流容量3 | 6A 30V DC |
| 使用温度範囲（℃） | -20/+50 |
| 極数 | 2極 |
| 機能1 | ON-ON |
| 操作部形状 | 別売 |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | スナップイン |
| パネル取付穴寸法目安（単位：mm） | 32×19.8 |
| 取付可能パネル厚目安（単位：mm） | 4Max. |
| 発光素子 | 別売 |
| 取得規格 | UL |
| 取得規格形名 | LW-3122UL |
| 環境性能 | RoHS |
仕様変更
- フィルタキャップ AT-416-D（フィルタキャップ・橙）
- フィルタキャップ AT-416-M（フィルタキャップ・緑）
- フィルタキャップ AT-416-R（フィルタキャップ・赤）
- ロッカボタン AT-420-C（ロッカボタン・透明）
- ロッカボタン AT-420-W（ロッカボタン・白）
- キャップレンズ AT-421-B（キャップレンズ・青）
- キャップレンズ AT-421-D（キャップレンズ・橙）
- キャップレンズ AT-421-M（キャップレンズ・緑）
- キャップレンズ AT-421-R（キャップレンズ・赤）
- キャップレンズ AT-421-W（キャップレンズ・白）
- ベゼル AT-206-B（ベゼル・青）
- ベゼル AT-206-G（ベゼル・灰）
- ベゼル AT-206-K（ベゼル・黒）
- ベゼル AT-206-M（ベゼル・緑）
- ベゼル AT-206-R（ベゼル・赤）
- ベゼル AT-206-W（ベゼル・白）
- ベゼル AT-206-Y（ベゼル・黄）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 355 | 受注・販売中止 | 最終受注日：2020年1月31日 販売終了日：2020年7月31日 | 2019年07月31日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 269 | 仕様変更 | 端子表面処理の変更 | 2016年02月02日 | |
選択パーツ
組み合わせてお使いください。
機能UPアクセサリ
全7件
