商品紹介

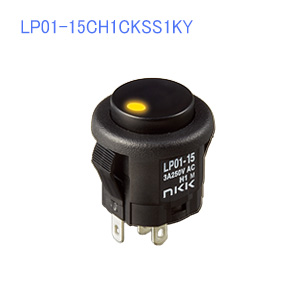

丸形照光式押ボタンスイッチ 部分照光タイプ(LP01シリーズ)・はんだ端子形:単極双投・機能動作:モーメンタリ形・操作部の色:乳白・LEDの色:黄・操作部一体形・パネル取付け方法:スナップイン取付けタイプ・接点部にマイクロスイッチ機構採用・フラックス等の浸入をシャットアウト・短胴形・ロングストロークで軽快な操作感・ディンプルボタン採用・はんだ/タブ兼用端子・使用温度範囲:-10~50℃・用途:アミューズメント、通信機器、電子計測器、FA機器、OA機器、医療機器、制御盤等・EU-RoHS指令対応 形名:LP01-15CH1CKSS1KY
商品概要
形名 | LP01-15CH1CKSS1KY |
---|---|
カテゴリ | 照光式押ボタン |
シリーズ | LP01 |
サブカテゴリ | 照光式 スイッチ |
接点仕様 | 銀 |
詳細表示用電流容量1 | 3A 125V AC |
詳細表示用電流容量2 | 3A 250V AC |
詳細表示用電流容量3 | 3A 30V DC |
使用温度範囲(℃) | -10/+50 |
極数 | 単極 |
機能1 | ON-(ON) |
操作部形状 | 丸13.6 |
端子部形状 | はんだ端子,タブ |
パネル取付方法 | スナップイン |
パネル取付穴寸法目安(単位:mm) | 17.3Dia. |
取付可能パネル厚目安(単位:mm) | 3.2Max. |
発光素子 | 超高輝度LED |
発光色 | 黄(部分照光) |
環境性能 | RoHS |
