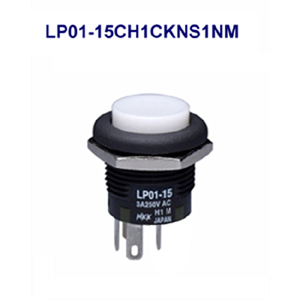

照光式押ボタン LP01シリーズLP01-15CH1CKNS1NM
LOADING
商品紹介
丸形照光式押ボタンスイッチ(LP01シリーズ)・はんだ端子形:単極双投・機能動作:モーメンタリ形・操作部の色：乳白・LEDの色:緑・操作部一体形・パネル取付け方法:ねじ取付けタイプ・接点部にマイクロスイッチ機構採用・フラックス等の浸入をシャットアウト・短胴形・ロングストロークで軽快な操作感・ディンプルボタン採用・はんだ/タブ兼用端子・使用温度範囲:-10～50℃・用途:アミューズメント、通信機器、電子計測器、FA機器、OA機器、医療機器、制御盤等・EU-RoHS指令対応 形名:LP01-15CH1CKNS1NM
商品概要
| 形名 | LP01-15CH1CKNS1NM |
|---|---|
| カテゴリ | 照光式押ボタン |
| シリーズ | LP01 |
| サブカテゴリ | 照光式 スイッチ |
| 接点仕様 | 銀 |
| 詳細表示用電流容量1 | 3A 125V AC |
| 詳細表示用電流容量2 | 3A 250V AC |
| 詳細表示用電流容量3 | 3A 30V DC |
| 使用温度範囲（℃） | -10/+50 |
| 極数 | 単極 |
| 機能1 | ON-(ON) |

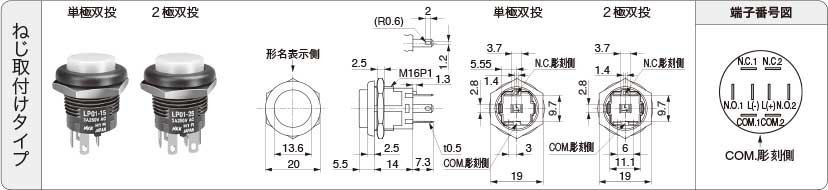

| 操作部形状 | 丸13.6 |
| 端子部形状 | はんだ端子,タブ |
| パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安（単位：mm） | 16Dia. |
| 取付可能パネル厚目安（単位：mm） | 6.5Max. |
| 発光素子 | 超高輝度LED |
| 発光色 | 緑 |
| 環境性能 | RoHS |
仕様変更
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 |  |
| 292 | 仕様変更 | 国内工場からフィリピン工場への生産移管 | 2016年09月30日 | |
