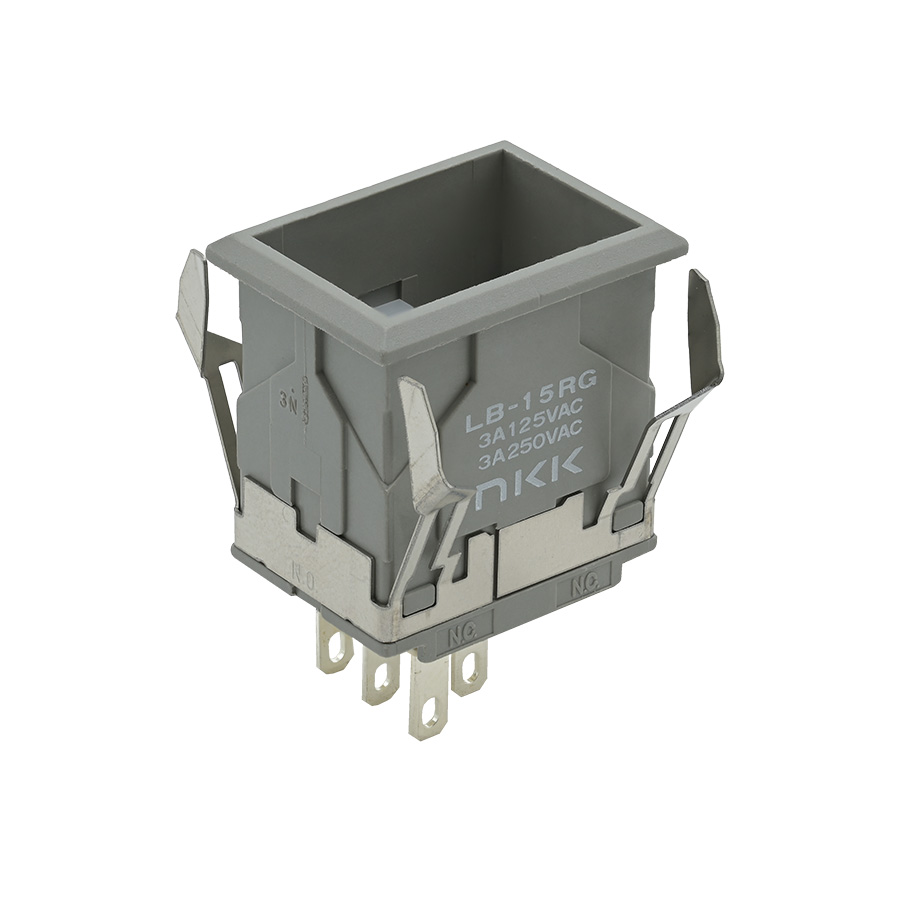

照光式押ボタン LBシリーズLB-15RGS1
LOADING
商品紹介

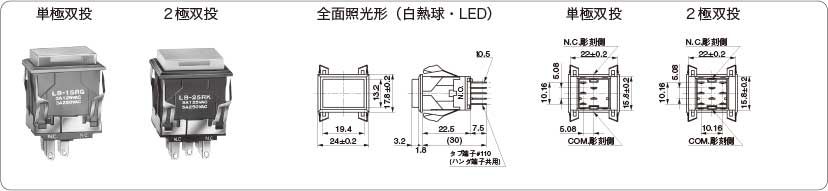

長角形照光式押ボタンスイッチ(LBシリーズ)・はんだ端子形(銀接点):単極双投・操作部形状:長角形・本体の色:灰・豊富なカラーバリエーション・スナップイン取付け・フラックスの浸入をシャットアウト・文字/記号等の表示可能・超高輝度対応・豊富な発光素子群・軽快な操作感・はんだ、タブ兼用端子・操作部ボタン及び発光素子は別売り・使用温度範囲:-25～50℃（照光式）:-25～70℃（非照光式）・EU-RoHS指令対応 形名:LB-15RGS1
商品概要
| 形名 | LB-15RGS1 |
|---|---|
| カテゴリ | 照光式押ボタン |
| シリーズ | LB |
| サブカテゴリ | 照光式 スイッチ |
| 接点仕様 | 銀 |
| 詳細表示用電流容量1 | 3A 125V AC |
| 詳細表示用電流容量2 | 3A 250V AC |
| 詳細表示用電流容量3 | 3A 30V DC |
| 使用温度範囲（℃） | -25/+50 |
| 極数 | 単極 |
| 機能1 | ON-(ON) |
| 機能2 | モーメンタリ |
| 操作部形状 | 別売：長角13.2×19.4 |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | スナップイン |
| パネル取付穴寸法目安（単位：mm） | 16.2×22.4 |
| 取付可能パネル厚目安（単位：mm） | 4Max. |
| 発光素子 | 別売 |
| 取得規格 | UL |
| 取得規格形名 | LB-15RGS1UL |
| 環境性能 | RoHS |
仕様変更
- 防塵カバー AT-4011（防塵カバー・枠色：黒）
- ガードバリア AT-4057（ガードバリア・枠色：黒）
- セーフティガードバリア AT-4172
- サイドバリア AT-497
- センターバリア AT-498
- ソケット AT-711（ソケット・黒）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 389 | 仕様変更 | 接着剤の色の変更 | 2022年06月24日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 272 | 仕様変更 | 中国工場からフィリピン工場への生産移管 | 2016年03月31日 | |
