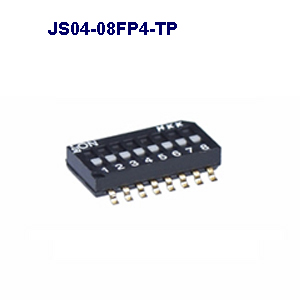

スライド JS04シリーズJS04-08FP4-TP

商品紹介

鉛フリー対応ディップスライドスイッチ(JS04シリーズ)・操作部:PC端子形（SMT対応）フラットタイプ・端子間ピッチ1.27MM・キャリアテープ包装・高耐熱性樹脂採用により鉛フリーはんだに対応・2点摺動接触方式による、ツインコンタクトとセルフクリーニング効果により高い接触信頼性を保持・金メッキ接点・耐環境性に優れる・使用温度範囲:-30～85℃・用途:アミューズメント機器の音響設定、OA/FA機器のアドレス設定、プリンタの出力モード設定、その他通信機器、計測機器等の信号切り換え用・EU-RoHS指令対応 形名:JS04-08FP4-TP

商品概要

形名	JS04-08FP4-TP
カテゴリ	スライド
シリーズ	JS04
サブカテゴリ	非照光式　スイッチ
接点仕様	金メッキ
詳細表示用電流容量1	DC 24V 25mA（スイッチング）
詳細表示用電流容量2	DC 50V 0.1A（ノンスイッチング）
使用温度範囲（℃）	-30/+85
極数	8
機能1	ディップタイプ
操作部形状	フラットタイプ
端子部形状	SMTストレート
外形寸法目安１（単位：mm 縦*横*奥）	2.2×11.3×5.8
外形寸法目安2（条件）	操作部除く、高さは基板上面
操作部寸法目安２（条件）	ツマミ突出部なし
付加機能	面実装対応
環境性能	RoHS

仕様変更

No.	カテゴリ	概要	発行日	PDF
393	受注・販売中止	受注中止日 2023年6月30日 販売中止日 2023年12月31日	2022年12月01日
352	仕様変更	EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施	2019年04月26日
