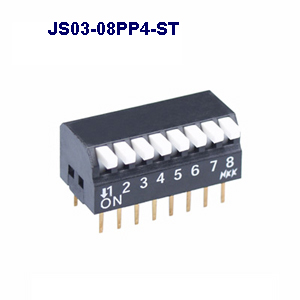

スライド JS03シリーズJS03-08PP4-ST

LOADING

※写真はサンプル画像です。
 色、形状は実物と異なる場合があります。
※実際の色、形状は必ず商品サンプルなどでご確認ください。

  • 2D DXF
  • PDF
  • 在庫がないため購入できません。

商品紹介

鉛フリー対応ディップスライドスイッチ(JS03シリーズ)・PC端子形・マガジンスティック包装・高耐熱性樹脂採用により鉛フリーはんだに対応・金メッキ接点採用で耐環境性に優れる・ピアノタイプの接点部は高い接触信頼性を保持・使用温度範囲:-25~70℃・用途:FA/OA機器,通信機器,計測機器,アミューズメント関連機器,その他各種機器の信号切り換え用・ROHS指令対応(2006年7月1日出荷分より) 形名:JS03-08PP4-ST

商品概要

形名 JS03-08PP4-ST
カテゴリ スライド
シリーズ JS03
サブカテゴリ 非照光式
サーチカレント 微小電流域
接点仕様 金メッキ
詳細表示用電流容量1 DC 24V 25mA(スイッチング)
詳細表示用電流容量2 DC 50V 0.1A(ノンスイッチング)
使用温度範囲(℃) -25/+70
極数 8
機能1 ディップタイプ
操作部形状 ピアノタイプ
端子部形状 プリント基板ストレート
外形寸法目安1(単位:mm 縦*横*奥) 9.2×21.5×10.16
外形寸法目安2(条件) 操作部除く、高さは基板上面
環境性能 RoHS
