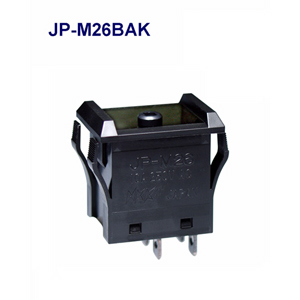

押ボタン JPシリーズJP-M26BAK
LOADING
商品紹介
全モールド押ボタン(JPシリーズ)・ボタンタイプ:2極単投・インラッシュ特性（78A）の優れた全モールド押ボタンスイッチ・難燃材採用のケース・防塵構造・強制開離機構・フラックス等の浸入をシャットアウト・スナップイン取付け・マイクロスイッチ機構を採用・タブ#187兼用端子・使用温度範囲:-10～70℃・用途:通信機器、無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等・EU-RoHS指令対応 形名:JP-M26BAK
商品概要
| 形名 | JP-M26BAK |
|---|---|
| カテゴリ | 押ボタン |
| シリーズ | JP |
| サブカテゴリ | 非照光式 スイッチ |
| 詳細表示用電流容量1 | 10A 250V AC |
| 詳細表示用電流容量2 | 10A 250V AC |
| 使用温度範囲（℃） | -10/+70 |
| 極数 | 2極 |
| 機能1 | OFF-ON |
| 操作部形状 | 別売：長角22×18 |
| 端子部形状 | はんだ端子,タブ |
| パネル取付方法 | スナップイン |

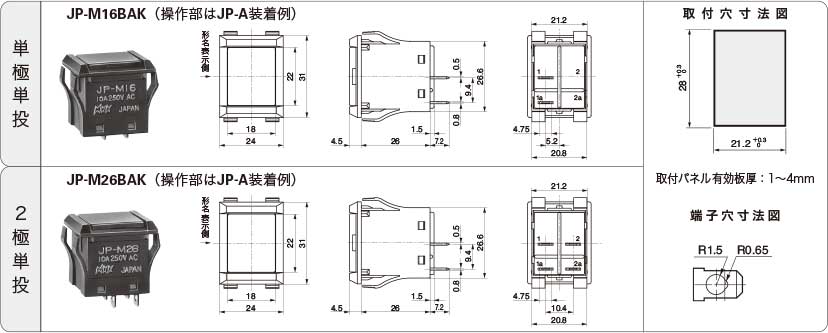

| パネル取付穴寸法目安（単位：mm） | 28×21.2 |
| 取付可能パネル厚目安（単位：mm） | 4Max. |
| 環境性能 | RoHS |
仕様変更
- ボタン 長角 JP-AA（ボタン 長角・アイボリ）
- ボタン 長角 JP-AG（ボタン 長角・灰）
- ボタン 長角 JP-AK（ボタン 長角・黒）
- ボタン 長角 JP-AR（ボタン 長角・赤）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 |  |
| 317 | 仕様変更 | 国内工場から中国工場への生産移管 | 2017年09月29日 | |
| 282 | 仕様変更 | 固定側接点部の形状および接点材質の変更 | 2016年06月30日 | |
選択パーツ
組み合わせてお使いください。
全4件
