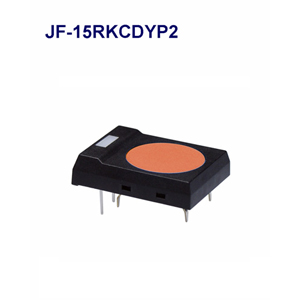

照光式押ボタン JFシリーズJF-15RKCDYP2
LOADING
商品紹介
照光式押ボタン(JFシリーズ)・PC端子形:単極単投・ハウジング形状:長角形・操作部形状:丸形・操作部の色:橙・LEDの色:黄・LEDによる鮮やかな部分照光・浮き上がり防止構造・高密度実装が可能・軽快な操作感・省スペース化・丸洗い洗浄が可能・端子間ピッチ:2.54MM X N・使用温度範囲:-25～70℃・EU-RoHS指令対応 形名:JF-15RKCDYP2
商品概要
| 形名 | JF-15RKCDYP2 |
|---|---|
| カテゴリ | 照光式押ボタン |
| シリーズ | JF |
| サブカテゴリ | 照光式 スイッチ |
| 接点仕様 | 銀メッキ |
| 詳細表示用電流容量1 | 50mA 24V DC |
| 使用温度範囲（℃） | -25/+70 |
| 極数 | 単極 |
| 機能1 | OFF-(ON) |
| 操作部形状 | 丸14 |
| 端子部形状 | プリント基板ストレート |
| 発光素子 | 高輝度LED |
| 発光色 | 黄 |
| 外形寸法目安１（単位：mm 縦*横*奥） | 5.72×22.8×17.7 |
| 外形寸法目安2（条件） | 端子部除く |
| 操作部寸法目安１（単位：mm） | 14Dia. |
| 操作部寸法目安２（条件） | 突出部なし |
| 環境性能 | RoHS |
仕様変更
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 364 | 仕様変更 | LEDおよびLEDレンズ寸法の変更 | 2020年10月12日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 307 | 仕様変更 | 国内工場からフィリピン工場への生産移管 | 2017年04月27日 | |
