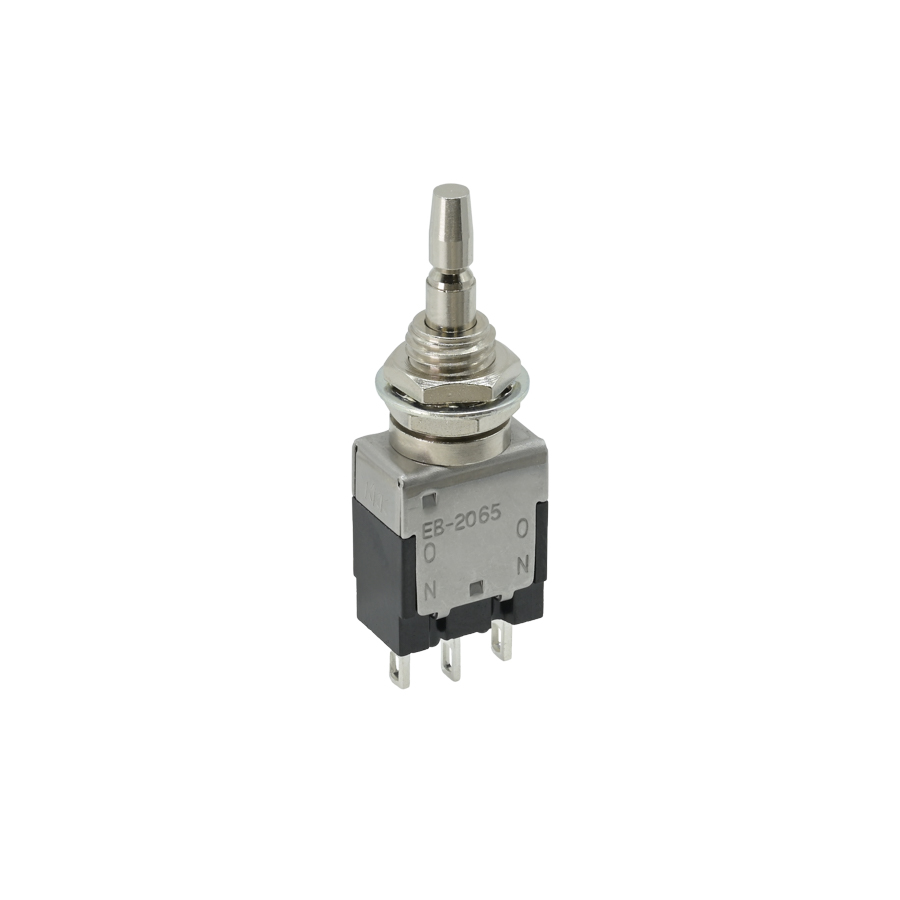

押ボタン EシリーズEB-2065
LOADING
商品紹介
基本形 押ボタンスイッチ（EBシリーズ）・はんだ端子形(銀接点):単極双投・UL94V-0ケース・絶縁性の向上・フラックスの浸入をシャットアウト・端子間絶縁性の向上・軽快な操作感・ハイトルクブッシング・優れた耐蝕性能・大きな端子穴（穴1.1X2MM）・使用温度範囲:-10～70℃・用途:通信機器、無線応用装置、電気計測器、オートメーション機器、事務用機器、民生用電子機器等・EU-RoHS指令対応 形名:EB-2065
商品概要
| 形名 | EB-2065 |
|---|---|
| カテゴリ | 押ボタン |
| シリーズ | E |
| サブカテゴリ | 非照光式 スイッチ |
| 接点仕様 | 銀 |
| 詳細表示用電流容量1 | 3A 125V AC |
| 使用温度範囲（℃） | -10/+70 |
| 極数 | 単極 |
| 機能1 | ON-ON |
| 操作部形状 | 別売：丸8,丸10,角11.5 |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安（単位：mm） | 6.5Dia. |
| 取付可能パネル厚目安（単位：mm） | 3.9Max. |
| 外形寸法目安１（単位：mm 縦*横*奥） | 26.5×7×11 |
| 外形寸法目安2（条件） | 操作部除く |
| 取得規格 | UL |
| 取得規格形名 | EB-2065UL |
| 環境性能 | RoHS |
仕様変更
- ボタン 丸 AT-442-B（ボタン 丸・青）
- ボタン 丸 AT-442-K（ボタン 丸・黒）
- ボタン 丸 AT-442-M（ボタン 丸・緑）
- ボタン 丸 AT-442-R（ボタン 丸・赤）
- ボタン 丸 AT-442-W（ボタン 丸・白）
- ボタン 丸 AT-442-Y（ボタン 丸・黄）
- ボタン 丸 AT-443-B（ボタン 丸・青）
- ボタン 丸 AT-443-K（ボタン 丸・黒）
- ボタン 丸 AT-443-M（ボタン 丸・緑）
- ボタン 丸 AT-443-R（ボタン 丸・赤）
- ベゼル AT-207-B（ベゼル・青）
- ベゼル AT-207-G（ベゼル・灰）
- ベゼル AT-207-K（ベゼル・黒）
- ベゼル AT-207-M（ベゼル・緑）
- ベゼル AT-207-R（ベゼル・赤）
- ベゼル AT-207-W（ベゼル・白）
- ベゼル AT-207-Y（ベゼル・黄）
- ベゼル AT-208（ベゼル・黒）
- ベゼル AT-212（ベゼル・黒）
- ベゼル AT-213（ベゼル・黒）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 422 | 仕様変更 | 接着剤の変更 | 2025年04月25日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 265 | 仕様変更 | 中国工場からフィリピン工場への生産移管 | 2015年10月30日 | |
| 238 | 仕様変更 | プランジャ先端形状 の変更 | 2014年07月31日 | |
選択パーツ
組み合わせてお使いください。
