商品紹介

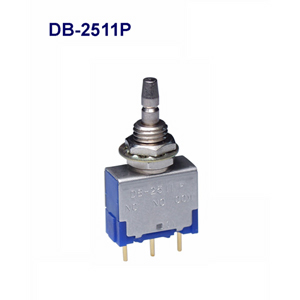

軽タッチ押ボタンスイッチ(Dシリーズ)・PC端子形:単極双投・ワンタッチ取付けボタン・フラックスの浸入をシャットアウト・端子間ピッチ:2.54MM×Nピッチで連続取付け可能・マイクロスイッチ機構・軽快な操作力・丸ピン端子・使用温度範囲:-10～70℃・用途:OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等・EU-RoHS指令対応 形名:DB-2511P
商品概要
| 形名 | DB-2511P |
|---|---|
| カテゴリ | 押ボタン |
| シリーズ | D |
| サブカテゴリ | 非照光式 スイッチ |
| 詳細表示用電流容量1 | 0.4VA MAX. 28V MAX. |
| 極数 | 単極 |
| 機能1 | ON-(ON) |
| 機能2 | モーメンタリ |
| 操作部形状 | 別売：丸8,丸10 |
| 端子部形状 | プリント基板ストレート |
| パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安（単位：mm） | 6.5Dia. |
| 取付可能パネル厚目安（単位：mm） | 4.7Max. |

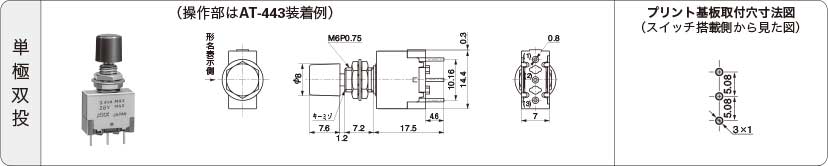

| 外形寸法目安１（単位：mm 縦*横*奥） | 24.7×7×14.7 |
| 外形寸法目安2（条件） | 操作部除く |
| 環境性能 | RoHS |
仕様変更
- ボタン 丸 AT-442-B（ボタン 丸・青）
- ボタン 丸 AT-442-K（ボタン 丸・黒）
- ボタン 丸 AT-442-M（ボタン 丸・緑）
- ボタン 丸 AT-442-R（ボタン 丸・赤）
- ボタン 丸 AT-442-W（ボタン 丸・白）
- ボタン 丸 AT-442-Y（ボタン 丸・黄）
- ボタン 丸 AT-443-B（ボタン 丸・青）
- ボタン 丸 AT-443-K（ボタン 丸・黒）
- ボタン 丸 AT-443-M（ボタン 丸・緑）
- ボタン 丸 AT-443-R（ボタン 丸・赤）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 |  |
| 308 | 仕様変更 | 国内工場からフィリピン工場への生産移管 | 2017年04月27日 | |
| 238 | 仕様変更 | プランジャ先端形状 の変更 | 2014年07月31日 | |
選択パーツ
組み合わせてお使いください。
