コントローラ／ルータ／アンプほか周辺機器
コントローラ／ルータ／アンプほか周辺機器に適した商品の一覧です。設定用のスイッチや超小形のスイッチ、電源スイッチ等を中心としたご紹介です。

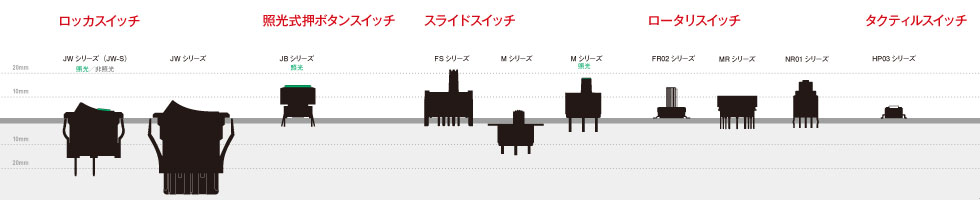

商品一覧 - サイズ比較
商品仕様一覧
商品画像をクリックすると商品の形名一覧に移動します。
商品の特長・仕様・サイズ（本体のみ、端子・操作部は含まず）はシリーズの中の代表機種のものです。
| シリーズ | 特長 | 仕様 | |
|---|---|---|---|
 |
ロータリスイッチ FR02シリーズ ・接触部の反発力を分散させる可動接片形状により、接触安定を実現。 ・接触部は金メッキを施し高い接触信頼性を保持。 ・全モールドタイプでは業界最薄の商品高さ3.8mm（フラットタイプ）。 ・金属バネ使用によるスムーズで歯切れの良い操作感。 |
電流容量：スイッチング定格 DC 5V 100ｍA ノンスイッチング定格 DC 50V 100ｍA 接触抵抗：100ｍΩ以下（20ｍV 10ｍAにて） 絶縁抵抗：DC 250V 1GΩ以上 機械的開閉耐久性：10,000ステップ以上 電気的開閉耐久性：10,000ステップ以上 使用温度範囲：−25〜+85℃℃ |
 |
 |
ロータリスイッチ MRシリーズ ・特殊な切換えストッパ構造により、切換え接点数を任意に設定可能。 ・接触部は摺動接触方式による、セルフクリーニング効果で、高い接触信頼性を保持。 |
電流容量：AC 250mA 125V 接触抵抗：10ｍΩ以下（DC 2〜4V 100ｍAにて） 絶縁抵抗：DC 500V 100MΩ以上 機械的開閉耐久性：30,000回以上 電気的開閉耐久性：10,000回以上 使用温度範囲：−10〜+70℃ |
|
 |
ロータリスイッチ NDシリーズ ・7.62mm角でPC基板2.54mmの倍数であるため、高密度実装が可能省スペース設計。 ・接触部は金メッキを施し、さらにスイッチ全体が密閉構造のため、塵埃の侵入がなく高い接触信頼性と安定した高品質を維持。 |
電流容量：スイッチング定格 DC 5V 100ｍA ノンスイッチング定格 DC 50V 100ｍA 接触抵抗：80ｍΩ以下（20ｍV 10ｍAにて） 絶縁抵抗：DC 250V 1GΩ以上 機械的開閉耐久性：20,000ステップ以上 電気的開閉耐久性：20,000ステップ以上 使用温度範囲：−25〜+75℃ |
|
 |
ロータリスイッチ NR01シリーズ ・レバー外側の防水ゴムと内部のОリングによる２重の防水構造を採用し、防水信頼性を向上。 ・スチールボールを採用した切換え機構により、軽快で確実な切換節度を実現。 ・スイッチ接触部は金属メッキ処理し、ツイン接点による摺動接触構造を採用、高い接触信頼性を保持。 |
電流容量：AC/DC共通 0.4VA MAX. 28V MAX. 接触抵抗：100ｍΩ以下（20ｍV 10ｍAにて） 絶縁抵抗：DC 500V 100MΩ以上 機械的開閉耐久性：30,000回以上 電気的開閉耐久性：10,000回以上 使用温度範囲：−25〜+70℃ |
|
 |
タクティルスイッチ HP03シリーズ ・フィードバック特性を活かしたシャープな操作感。 ・高耐熱性樹脂の使用により，リフローによるはんだ付けが可能。 ・ガルウィング式なので，はんだ付け状態の確認が容易。 ・金メッキ接点仕様を標準装備。 |
電流容量：3VA MAX. DC 接触抵抗：50ｍΩ以下（20ｍV 10ｍAにて） 絶縁抵抗：DC 250V 500MΩ以上 機械的開閉耐久性：1,000,000回以上 電気的開閉耐久性：1,000,000回以上 使用温度範囲：−25〜+70℃ |
|
 |
照光式押ボタンスイッチ JBシリーズ ・ショートストローク、２.7±0.7Nの高荷重形ではぎれの良い操作感。 ・高耐熱性樹脂の使用により，リフローによるはんだ付けが可能。 ・ガルウィング式なので，はんだ付け状態の確認が容易。 ・金メッキ接点仕様を標準装備。 |
電流容量：DC 50mA 24V 接触抵抗：50ｍΩ以下（20ｍV 10ｍAにて） 絶縁抵抗：DC 250V 500MΩ以上 機械的開閉耐久性：5,000,000回以上 電気的開閉耐久性：5,000,000回以上 使用温度範囲：−25〜+70℃ |
|
 |
ロッカスイッチ JWシリーズ Sタイプ ・コンパクトサイズ（15×21mm）で省スペース化に貢献。 ・小形で10A定格の高容量。 ・接点間距離3mm以上とし、高い絶縁性と耐圧性を保持。 ・簡易防塵構造で塵埃浸入の軽減をはかり接触信頼性を向上。 |
電流容量：AC 10A 125V、AC 10A 250V 接触抵抗：10ｍΩ以下（DC2〜４V 100ｍAにて） 絶縁抵抗：DC 500V 500MΩ以上 機械的開閉耐久性：30,000回以上 電気的開閉耐久性：10,000回以上 使用温度範囲：−25〜+50℃(照光式） −25〜+70℃(非照光） |
|
 |
ロッカスイッチ JWシリーズ Mタイプ・MWタイプ ・インラッシュ特性78Aの全モールドロッカスイッチ。（Mタイプ） ・デザイン性に優れたパネル防水・IP67適合。（MWタイプ） ・軽い切換え感触で、確実な切換えと軽快な操作感を実現。 ・操作部がアイボリ、灰、黒、赤の4色と本体がアイボリ、灰、黒の3色の豊富なカラーバリエーション。（Mタイプ） |
電流容量 Mタイプ : AC 10A 125V、AC 10A 250V MWタイプ：AC 10A 125V、AC 10A 250V DC 10A 30V 接触抵抗：10ｍΩ以下（DC5V 1ｍAにて） 絶縁抵抗：DC 500V 1GΩ以上 機械的開閉耐久性：25,000回以上 電気的開閉耐久性：25,000回以上 使用温度範囲 Mタイプ：−25〜+70℃ MWタイプ：−25〜+85℃ |
|
 |
ロッカスイッチ JWシリーズ Lタイプ・LWタイプ ・接点間距離3mm以上により絶縁性高めたインラッシュ特性117Aの全モールドスイッチ。（Lタイプ） ・16A/２極回路で安全に配慮したパネル防水・IP67適合。（LWタイプ） ・端子間に絶縁壁を設け、各端子間を大きくし、絶縁・耐電圧の安全性に配慮。 |
電流容量：AC 16A 125V、AC 16A 250V 接触抵抗：20ｍΩ以下（DC 5V 1ｍAにて） 絶縁抵抗：DC 500V 1GΩ以上 機械的開閉耐久性：25,000回以上 電気的開閉耐久性：25,000回以上 使用温度範囲 Lタイプ：−25〜+70℃ LWタイプ：−25〜+85℃ |
|
 |
スライドスイッチ FSシリーズ ・独自の接触構造とケースをダイカストにして、極間にアースを配置することにより、優れた高周波特性を実現。 ・アイソレーション 40dB以上（1GHz時） ・インサーションロス 0.5dB以下（1GHz時） ・特性インピーダンス75Ω |
電流容量：AC/DC共通 0.4VA MAX. 28V MAX. 接触抵抗：100ｍΩ以下（20ｍV 10mAにて） 絶縁抵抗：DC 500V 500MΩ以上 機械的開閉耐久性：1,000回以上 電気的開閉耐久性：1,000回以上 |
|
 |
スライドスイッチ Mシリーズ ・独自の照光構造により、ツマミ操作の位置に関係なく常に一定した明るい照光を確保。 ・はぎれの良い操作感。 |
電流容量：AC 6A 125V、AC3A 250V 接触抵抗：10ｍΩ以下（DC 2〜4V 100ｍAにて） 絶縁抵抗：DC 500V 1GΩ以上 機械的開閉耐久性：100,000回以上 電気的開閉耐久性： 50,000回以上 使用温度範囲：−15〜+60℃ |
|
 |
スライドスイッチ SSシリーズ ・独自の照光構造により、ツマミ操作の位置に関係なく常に一定した明るい照光を確保。 ・端子間ピッチは2.54mmインチピッチを採用。 |
電流容量：AC/DC共通 0.4VA MAX. 28V MAX. 接触抵抗：20ｍΩ以下（DC 2〜4V 100ｍAにて） 絶縁抵抗：DC 500V 100MΩ以上 機械的開閉耐久性：10,000回以上 電気的開閉耐久性：10,000回以上 使用温度範囲：−15〜+60℃ |
|
