プロフェッショナル ビデオ・カメラ
プロフェッショナル ビデオ・カメラに適した商品の一覧です。手元操作に適した、超小形のトグルスイッチを中心としたご紹介です。

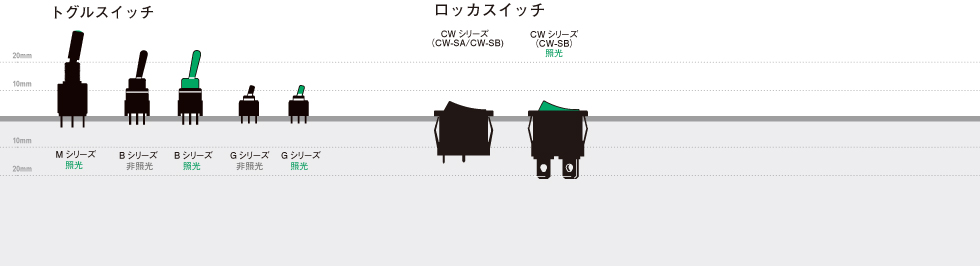

商品一覧 - サイズ比較
商品仕様一覧
商品画像をクリックすると商品の形名一覧に移動します。
商品の特長・仕様・サイズ（本体のみ、端子・操作部は含まず）はシリーズの中の代表機種のものです。
| シリーズ | 特長 | 仕様 | |
|---|---|---|---|
 |
トグルスイッチ Bシリーズ ・照光式は操作部とハウジング頭部を全面照光することで抜群の視認性を実現。 ・丸洗い洗浄が可能。 ・発光色：緑・赤・黄の単色発光，赤/緑の2色発光を取り揃え，高輝度全面照光を実現し操作部の視認性を向上。 ・スライディング・ツイン・クロスバー・コンタクト機構を採用、高い接触信頼性を保持。 |
電流容量 ：AC/DC共通 0.4VA MAX. 28V MAX. 接触抵抗：50ｍΩ以下（20mV 10mAにて） 絶縁抵抗：DC 500V 500MΩ以上 機械的開閉耐久性：100,000回以上 電気的開閉耐久性： 50,000回以上 使用温度範囲：-25～+55℃（照光式） 使用温度範囲：-25～+85℃（非照光） |
 |
 |
トグルスイッチ Gシリーズ 照光を実現した世界最小の照光トグル。 ・密度が高く、軽量化にも貢献。 ・スライディング・ツイン・クロスバー・コンタクト機構を採用。 ・丸ピンによる2点接触のクロスバー・コンタクト機構採用。 ・独自の切換節度機構により、確実な切換えと軽快な操作感。 |
電流容量：AC/DC共通 0.4VA MAX. 28V MAX. 接触抵抗：80ｍΩ以下（20ｍV 10mAにて） 絶縁抵抗：DC 500V 500MΩ以上 機械的開閉耐久性：100,000回以上 （モーメンタリ：50,000回以上） 電気的開閉耐久性：100,000回以上 （モーメンタリ：150,000回以上） 使用温度範囲：-25～+55℃（照光式） -25～+85℃（非照光） |
|
 |
ロッカスイッチ CWシリーズ ・ネオン球（CW-SB)により操作部を全面照光し、スイッチの切換え状況の識別が容易。 ・照光部は緑、赤、黄色の3色を取り揃え用途に応じて選択が可能。 ・パネル取付けはスナップイン、取付工数を省力化。 |
電流容量 ネオン球：AC 9A 125V 非照光：6A 250V AC 接触抵抗：20ｍΩ以下（DC 5V 1Aにて） 絶縁抵抗：DC 500V 500MΩ以上 機械的開閉耐久性：30,000回以上 電気的開閉耐久性：10,000回以上 （非照光誘導負荷6,000回以上） 使用温度範囲 ネオン球：-20～+85℃ 非照光：-10～+70℃ |
|
 |
ロッカスイッチ CWシリーズ Tタイプ ・本体幅6.8mmとスリム設計機器の省スペース化に貢献。 ・簡易防塵構造で塵埃浸入の軽減をはかり接触信頼性を向上。 ・端子間の沿面距離を大きくとり、絶縁性帯電性に対する安全性を配慮。 |
電流容量：AC 6A 125V、AC 3A 250V、 AC 4A 30V 接触抵抗：20ｍΩ以下（DC5V 1Aにて） 絶縁抵抗：DC 500V 1GΩ以上 機械的開閉耐久性：50,000回以上 電気的開閉耐久性：25,000回以上 使用温度範囲：-25～+70℃ |
|
