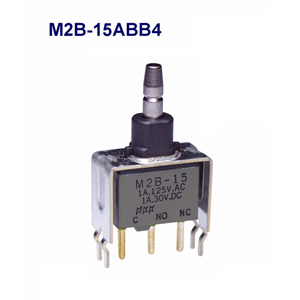

押ボタン M2シリーズM2B-15ABB4
LOADING
商品紹介
押ボタンスイッチ(M2シリーズ)・ブラケットマウント形(金メッキ接点):単極双投・B形プランジャ・PC基板専用の丸洗い洗浄形・マイクロスイッチ機構採用・繊維強化ポリアミドのケース・フラックス等の浸入をシャットアウト・使用温度範囲:-30～85℃・用途:OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等・EU-RoHS指令対応 形名:M2B-15ABB4
商品概要
| 形名 | M2B-15ABB4 |
|---|---|
| カテゴリ | 押ボタン |
| シリーズ | M2 |
| サブカテゴリ | 非照光式 スイッチ |
| 接点仕様 | 金メッキ |
| 詳細表示用電流容量1 | 0.4VA MAX. 28V MAX. |
| 使用温度範囲（℃） | -30/+85 |
| 極数 | 単極 |
| 機能1 | ON-(ON) |
| 機能2 | モーメンタリ |
| 操作部形状 | 別売：丸8,丸10 |
| 端子部形状 | プリント基板ストレート・ブラケットマウント付き |
| 外形寸法目安１（単位：mm 縦*横*奥） | 17.4×11.5×15.75 |
| 外形寸法目安2（条件） | 操作部除く、高さは基板上面 |
| 取得規格 | UL |
| 取得規格形名 | M2B-15ABB4UL |
| 環境性能 | RoHS |
仕様変更
- ボタン 丸 AT-442-B（ボタン 丸・青）
- ボタン 丸 AT-442-K（ボタン 丸・黒）
- ボタン 丸 AT-442-M（ボタン 丸・緑）
- ボタン 丸 AT-442-R（ボタン 丸・赤）
- ボタン 丸 AT-442-W（ボタン 丸・白）
- ボタン 丸 AT-442-Y（ボタン 丸・黄）
- ボタン 丸 AT-443-B（ボタン 丸・青）
- ボタン 丸 AT-443-K（ボタン 丸・黒）
- ボタン 丸 AT-443-M（ボタン 丸・緑）
- ボタン 丸 AT-443-R（ボタン 丸・赤）
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 413 | 仕様変更 | 接着剤の色の変更 | 2024年06月27日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 348 | 仕様変更 | 形名・定格表示方法，ブランドマークの変更 | 2019年03月19日 | |
| 238 | 仕様変更 | プランジャ先端形状 の変更 | 2014年07月31日 | |
選択パーツ
組み合わせてお使いください。
