受注・販売中止（2022年09月30日）

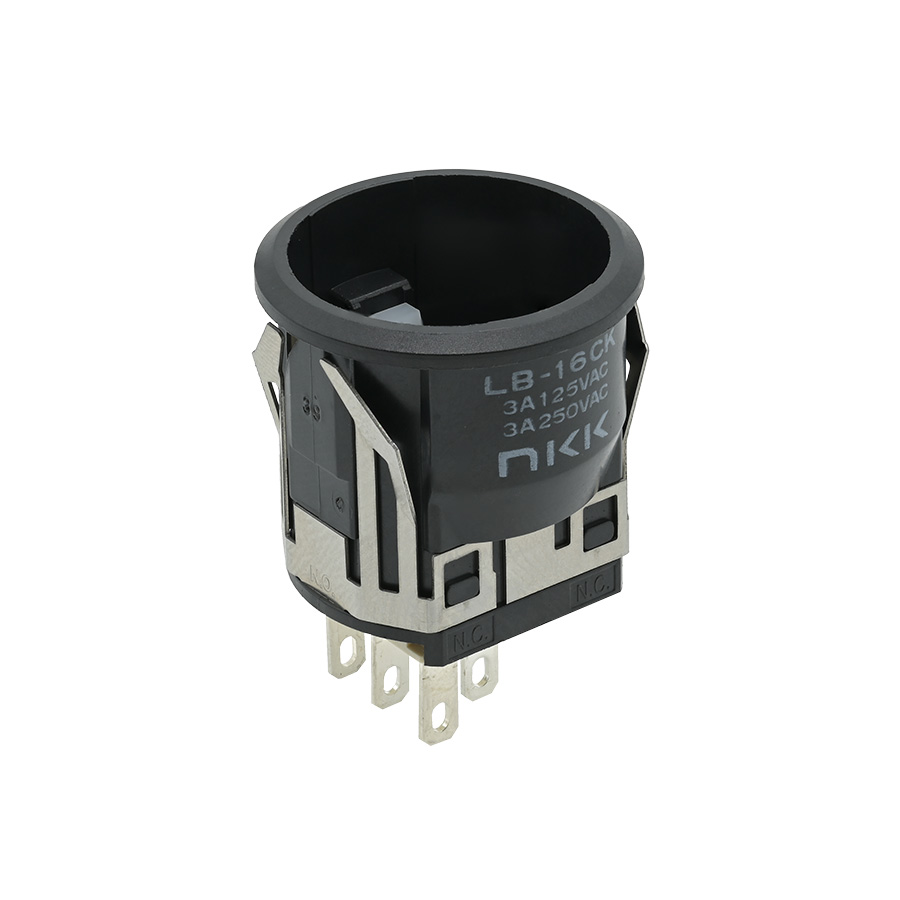

照光式押ボタン LBシリーズLB-16CKS1-69RLANK
LOADING
商品紹介
丸形照光式押ボタンスイッチ(LBシリーズ)・はんだ端子形(銀接点):単極双投・操作部形状
商品概要
| 形名 | LB-16CKS1-69RLANK |
|---|---|
| カテゴリ | 照光式押ボタン |
| シリーズ | LB |
| サブカテゴリ | 照光式 スイッチ |
| 接点仕様 | 銀 |
| 詳細表示用電流容量1 | 3A 125V AC |
| 詳細表示用電流容量2 | 3A 250V AC |
| 詳細表示用電流容量3 | 3A 30V DC |
| 使用温度範囲（℃） | -25/+50 |
| 極数 | 単極 |
| 機能1 | ON-ON |
| 機能2 | ロック |
| 端子部形状 | はんだ端子 |
| パネル取付方法 | スナップイン |
| パネル取付穴寸法目安（単位：mm） | 22Dia. |
| 取付可能パネル厚目安（単位：mm） | 4Max. |
| 取得規格 | UL |
| 取得規格形名 | LB-16CKS1UL |
| 環境性能 | RoHS |
eオーダー構成部品詳細
- 発光素子 LED AT-637-R（発光素子 LED・赤）
- ボタン 丸 AT-4193-N（ボタン 丸・ボタン色：透明、レンズ色：乳白）
このセット・キット品は以下の商品との組み合わせです。（本体：LB-16CKS1）
仕様変更
| No. | カテゴリ | 概要 | 発行日 | |
|---|---|---|---|---|
| 389 | 仕様変更 | 接着剤の色の変更 | 2022年06月24日 |  |
| 352 | 仕様変更 | EU-RoHS指令規制10物質の禁止物質基準に準拠 2019年7月22日出荷分までに対応実施 | 2019年04月26日 | |
| 272 | 仕様変更 | 中国工場からフィリピン工場への生産移管 | 2016年03月31日 | |
