有機ELディスプレイフルスクリーンカラーIS
多機能押ボタンスイッチ
多機能押ボタンスイッチ
プレスリリースはこちら

■特長
額縁を感じないフルスクリーンにより，インパクトのある表現が可能！
複数個で同一画面を形成し，自由自在な大きさ，レイアウトが可能！
多機能押ボタンスイッチ
多機能押ボタンスイッチ
仕様
押ボタンスイッチ
表示素子 有機EL
表示ドット数 96RGB×64ドット
表示色 65,536
使用温度範囲 -20～+70℃
寿命（表示部） 50,000時間
用途例
放送／音響機器，アミューズメント，監視装置，車載，医療機器など

世界最小クラス有機EL採用
額縁を極限まで細くした，最先端の有機EL ディスプレイを採用。 ハイカラー表示と合わせて，リアリティのある美しい画像を再現します。コンパクトな画面だからこ そ，より実感できるハイクオリティな画像を表示。 有機ELは高鮮明，高コントラスト，高解像度。 表示ドット数：96 × 64
フルスクリーンカラーＩＳ
豊富な表現力
ハイカラー（16 ビットカラー：65,536 色） 表示による，豊富な表現力を実現。ボタン天面に独自形状を採用し，額縁を感じさせず，複数個並べて使っても違和感がない。
高信頼の金メッキツイン接点
接点は高信頼の金メッキツイン接点により，長期間に渡り安定した接触が得られる。
長寿命50,000時間を実現
カラー有機ELディスプレイの寿命が30,000（ 当社従来品）から50,000時間を実現。
防塵構造
簡易防塵構造の採用により，接触機構部への塵埃の侵入を防止し，接触信頼性を向上。
スムーズで確かな操作感
1.8mmのショートストロークを確保しながら静音性優れるスムーズで，タッチパネルにはないクリック感と確かな操作感。
抜群の開閉耐久性
軽快な操作感は100 万回以上の開閉耐久性を実現。
フラックスの浸入をシャットアウト
端子部はエポキシシールにより，フラックス等の浸入及び端子ガタの発生を防止し，接触の安定性を一層向上。
SPIを採用
インターフェイスはSPI 通信を採用。高速な同期通信が可能です。
環境負荷物質削減対応
構成部品・包装は環境負荷物質フリーに対応。
（鉛，カドミウム，水銀，六価クロム，BB，PBDE）
RoHS指令対応＊ ＊「2011/65/EU」
プリント基板浮き防止仮止め機構を採用
スイッチ本体に“固定リブ” を設け，仮固定ができる。（対応基板厚は1.6mm，2.0mm）

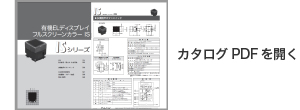

フルスクリーンカラーISカタログ
仕様の概略を掲載しております。会員登録の必要はありません。

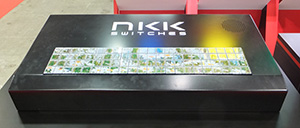

ISデモ機 スクリーンの周囲に枠がない、フルスクリーンISは連続実装することで、1枚の大きなスクリーンのように扱うことができます。押ボタンスイッチなのでタッチパネルと違いストロークがあり“押した”実感を得ることができます。

写真はMEDTEC JAPAN 2014に出展したピアノをイメージしたデモ機です。YouTubeに動画を掲載しています。下記URLよりご覧ください。
https://www.youtube.com/user/NKKJAPAN

サポート商品
ISカラーエディタ
（画像データ作成・編集ツール）
IS カラーエディターは有機EL ディスプレイ カラーIS，有機EL ディスプレイ ロッカIS，高解像度IS，高解像度コンパクトIS で使用する，画像ファイル１ページ分を，Windows 上で作成・編集するためのソフトウェアです。
・ホームページよりダウンロードできます。
　ダウンロードするには会員登録が必要です。
　https://www.nkkswitches.co.jp/download/
 エディタ見本画像
フルスクリーンカラーIS用
グラフィックボード（IS-GU16）
グラフィックボードにフルスクリーンカラーISを接続し、ホストPCからUSB制御することで、ISの画像表示制御を簡単に行うためのサポートツールです。
USBドライバ、参考用アプリケーションソフト他は、下記ページよりダウンロードできます。
ダウンロードするには会員登録が必要です。
https://www.nkkswitches.co.jp/download/
 グラフィックボード
ソケット（特注品）
ソケットを使用することで，ソケットのみフローはんだによる実装が可能となり（ソケット実装後にIS 本体をソケットに差し込む），はんだ付け作業の効率がアップします。
 ソケット
