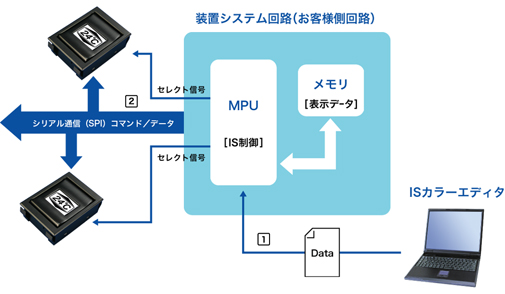

■有機ＥＬディスプレイ ロッカIS システム構成例
例：ISの制御回路をＭＰＵで構成した場合
①ＰＣで「ISカラーエディタ」を使用して作成した表示データを、装置システム回路内のメモリに加える。
②装置システム回路内にＭＰＵにて構築した制御回路より、各コマンド及び表示データをシリアル通信(SPI)にて送る。
システム構成例

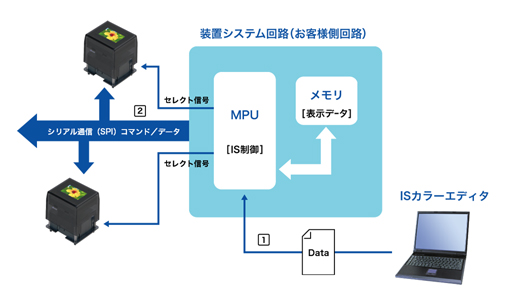

■有機ＥＬディスプレイ カラーIS システム構成例
例：ISの制御回路をＭＰＵで構成した場合
①ＰＣで「ISカラーエディタ」を使用して作成した表示データを、装置システム回路内のメモリに加える。
②装置システム回路内にＭＰＵにて構築した制御回路より、各コマンド及び表示データをシリアル通信(SPI)にて送る。
システム構成例

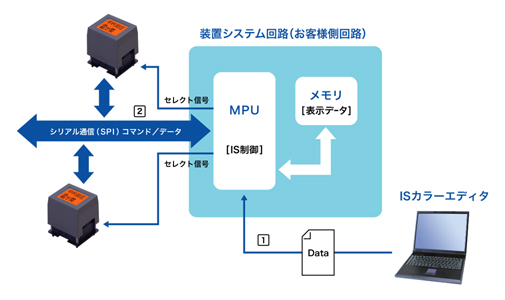

■高解像度 IS システム構成例
例：ISの制御回路をＭＰＵで構成した場合
①ＰＣで「ISカラーエディタ」を使用して作成した表示データを、装置システム回路内のメモリに加える。
②装置システム回路内にＭＰＵにて構築した制御回路より、各コマンド及び表示データをシリアル通信(SPI)にて送る。
・ISを複数個接続する場合は、セレクト信号を送信して制御するISを選択する。

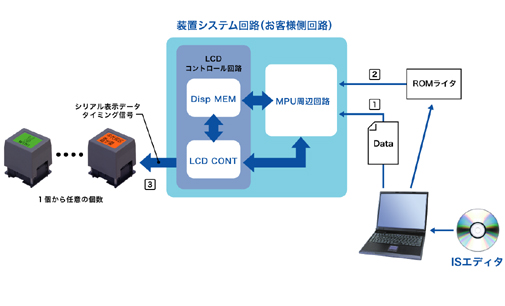

■スタンダード IS システム構成例
例：ISの制御回路をＭＰＵで構成した場合
①ＰＣで「ISエディタ」を使用して作成した表示データを、ＭＰＵのメモリ領域内に加える。
②外部ＲＯＭライタにて「ISエディタ」で作成した表示データをROMに書き込み、そのＲＯＭを搭載する。
③装置システム回路内にＭＰＵにて構築したLCDコントロール回路より、ISへシリアル表示データを送る。
・ISを複数個接続する場合は、ディジィーチェーン接続にて制御する。
