有機ELディスプレイフルスクリーンカラーIS
額縁を極限まで細くし、最先端の有機EL ディスプレイを採用した、プログラマブル押ボタンスイッチ
有機ELディスプレイ
フルスクリーンカラーIS
多機能押ボタンスイッチ
特長
- 96×64ピクセルの高精細度、高コントラストおよび高解像度のコンパクトな画面と最小フレーム。
- 16ビットモードでは65,536色、8ビットモードでは256色で豊富な表現力を実現。
- インターフェイスはシリアル通信（SPI）を介して供給されるコマンドおよびデータによって動作。
- 複数のユニットを簡単に結合して1つの画面を構成することができ、サイズとレイアウトに柔軟性を持つ。
- スムーズで確かな操作感：1.8mmのショートストロークを確保しながら静音性が優れる。
- ビットマップ表示機能を内蔵。
- スイッチ本体に“固定リブ”を設け，仮固定ができるプリント基板浮き防止仮止め機構を採用。（対応基板厚は1.6mm，2.0mm）
- 表示領域（水平x垂直）：21.28 × 18.74 mm
| 形名 | IS-F15ACP4 |
|---|---|
| 画像 | |
| 表示領域（水平×垂直） | 21.28 × 18.74 mm |
| 特長 | 額縁を感じないフルスクリーン（特許出願中･意匠登録済） |
押ボタンスイッチ
- 視野角
- 高コントラスト
- 高解像度
- 表現性
- SPI通信

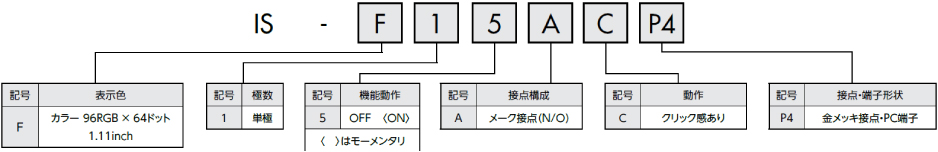

形名体系
スイッチ部仕様
各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。
試験条件および判定基準は「共通試験方法」D-24ページをご確認ください。
| 項目 | IS-F15ACP4 |
|---|---|
| 機能動作 | 単極単投 N/O |
| 接触位置 | ボタンを押さない時: ① – ② OFF ボタンを押している時: ① – ② ON |
| 定格 | 100mA １2V DC（抵抗回路） |
| 接触抵抗 | 200 ｍΩ以下（20mV 10mAにて） |
| 絶縁抵抗 | DC 100V 100ｍΩ以上 |
| 耐電圧 | AC 125V 1分間以上 |
| 機械的開閉耐久性 | 1,000,000 回以上 |
| 電気的開閉耐久性 | 1,000,000 回以上 |
| 操作量 | 1.8mm |

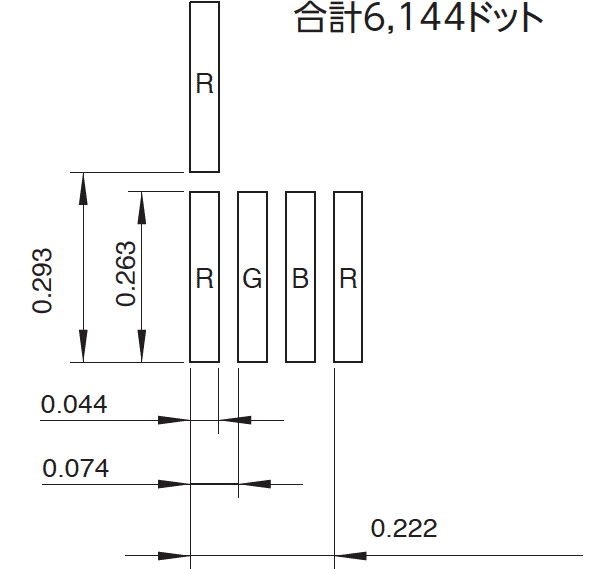

| ドットサイズ IS-F15ACP4 | |
|---|---|
 |
|

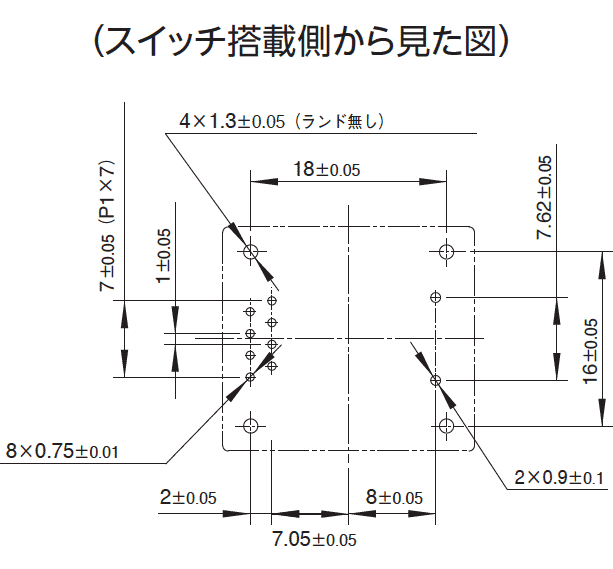

| プリント基板取付け寸法図＊スイッチ側から見た図 （ IS-F15ACP4） |

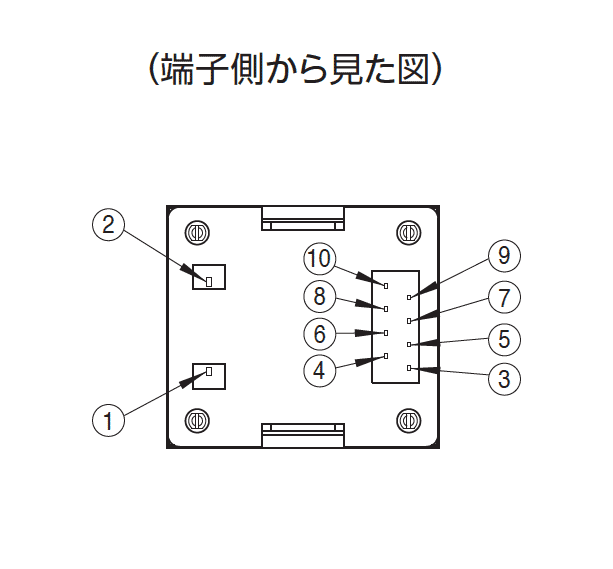

端子配列図＊端子側から見た図 （ IS-F15ACP4 ） |
 |
 |
基本仕様
ディスプレイ仕様
| 項目 | IS-F15ACP4 |
|---|---|
| 表示デバイス | カラーOLED（有機EL)表示素子 |
| 解像度 | 96RGB x 64 ドット |
| 表示方法 | パッシブマトリックス |
| 通信方法 | シリアル(SPI) 通信 |
| 表示色 | 65,536 色(16ビットカラー: R 5ビット/G 6ビット/B 5ビット) または 256 色 (8ビットカラー Rビット/G 3ビット/B 3ビット) |
| 使用温度範囲 | –20 〜 +70°C |
| 保存温度範囲 | –30 〜 + 80°C |
| 寿命（表示部） | 50,000 時間 （40%点灯時、 Ta＝25℃） |
絶対最大定格（ IS-F15ACP4）
| 項目 | 記号 | 定格 | 記号 |
|---|---|---|---|
| ロジック／インターフェース系電源電圧 | VDD | –0.3〜 +4.0 | V |
| ドライブ系電源電圧 | VCC | –0.0〜 +19.0 | V |
| 入力電圧 | VI | –0.V〜 VDD +0.3 | V |
推奨動作範囲
| 項目 | 記号 | IS-F15ACP4 | 記号 | ||
|---|---|---|---|---|---|
| min. | typ. | max. | |||
| ロジック／インターフェース系 電源電圧Interface | VDD | 2.4 | 2.8 | 3.5 | V |
| ドライブ系電源電圧 | VCC | 14.0 | 15.0 | 16.0 | V |
| Highレベル入力電圧 | VIH | 0.8 x VDD | - | - | V |
| Lowレベル入力電圧 | VIL | - | - | 0.2 x VDD | V |
消費電流( ISF15ACP4: Ta=25°C, VDD = 2.8V, VCC = 15.0V)
| 項目 | 記号 | IS-F15ACP4 | 記号 | ||
|---|---|---|---|---|---|
| min. | typ. | max. | |||
| 全点灯時 ＊１ ドライブ系電源電流 | VCC1 | - | 11.0 | 13.2 | mA |
| 全点灯時 ＊１ ロジック系電源電流 | VDD1 | - | 0.17 | 0.20 | mA |
| スリープモード ＊２ ドライブ系電源電流 | VCC1 | – | – | 10 | μA |
| スリープモード ＊２ ロジック系電源電流 | VDD2 | – | – | 10 | μA |
＊１ : 全ドットが最大階調で点灯している状態 ＊２ : 全ドット消灯（ICは動作中）の状態
発光特性(Ta=25°C、 初期値: 87 x 0F)
| 項目 | IS-F15ACP4 | 単位 | 備考 | |||
|---|---|---|---|---|---|---|
| min. | typ. | max. | ||||
| 輝度 | 80 | 105 | 130 | cd/m2 | 白色点灯時 | |
| 色度（白） | (x) | 0.26 | 0.30 | 0.34 | – | |
| (y) | 0.31 | 0.36 | 0.41 | – | ||
| 色度（赤） | (x) | 0.62 | 0.66 | 0.70 | – | |
| (y) | 0.30 | 0.34 | 0.38 | – | ||
| 色度（緑） | (x) | 0.24 | 0.29 | 0.33 | – | |
| (y) | 0.59 | 0.63 | 0.67 | – | ||
| 色度（青） | (x) | 0.10 | 0.15 | 0.19 | – | |
| (y) | 0.10 | 0.17 | 0.23 | – | ||
| コントラスト比 | 100 | - | - | - | ||
有機ELディスプレイ フルスクリーンカラーISに関するサポートキット・付属品
ISカラーエディター
ISカラーエディターは有機ELディスプレイフルスクリーンカラーIS、有機ELディスプレイ カラーIS、有機ELディスプレイロッカIS、高解像度IS、高解像度コンパクトISで使用する画像ファイル１ページ分をWindows上で作成・編集するためのソフトウェアです。 ソフトウェアのダウンロードには会員登録が必要です。
有機ELディスプレイ
フルスクリーンカラーIS用グラフィックボード
開発設計サポートツールとして、有機ELディスプレイフルスクリーンカラーIS用グラフィックボード（IS-GU16）を用意。グラフィック用ソフトウェアのダウンロードには会員登録が必要です。
